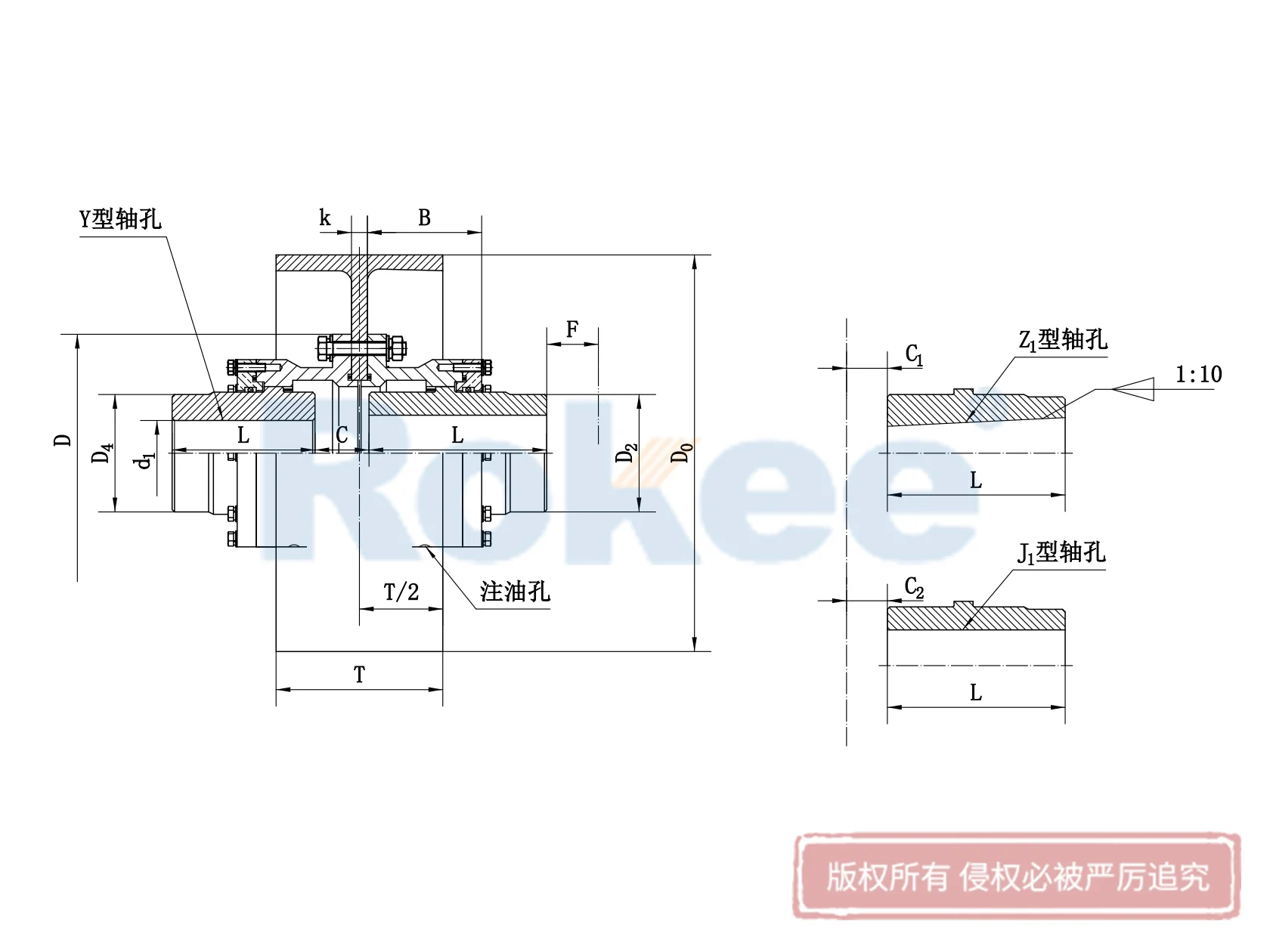

WGZ Barrel Gear Coupling With Brake Wheel

WGZ drum gear coupling is designed with a brake wheel, suitable for shoe type braking.

Model	Nominal Torque N ·m	Allowable Rotating Speed rpm	Shaft Hole Diameter d1、d2、dZ	Shaft Hole Length L		D0	D	D2	D4	B	F	C	C1	C2	C3	Mass Without Brake Wheels kg	Rotational Inertia kg ·m²
Model	Nominal Torque N ·m	Allowable Rotating Speed rpm	Shaft Hole Diameter d1、d2、dZ	Y	J1、Z1		D	D2	D4	B	F	C	C1	C2	C3	Mass Without Brake Wheels kg	Rotational Inertia kg ·m²
WGZ1	800	4000	12,14	32	一	160 200 250	122	98	60	58	30	30	一	一	1	5.62	0.0078
			16,18,19	42	一							20	一	一
			20,22,24	52	一							10	一	一
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1400	4000	22,24	52	一	200 250 315	150	118	77	68	30	20	一	一	2	9.65	0.022
			25,28	62	一							10	一
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84							3	29	16
WGZ3	2800	4000	22,24	52	一	200 250 315	170	140	90	80	30	33	一	一	2	16.5	0.047
			25,28	62	一							23	一	一
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36	16
WGZ4	5000	3000	30,32,35,38	82	一	250 315 400	200	160	112	90	30	13	一	一	2	25.3	0.098
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	8000	3000	30,32,35,38	82	一	315 400	225	180	128	100	30	23	一	一	2	34.7	0.174
			40,42,45,48,50,55,56	112	84							3	29 36 41	19
			60,63,65,70,71,75	142	107
			80,85,90	172	132
WGZ6	11200	3000	32,35,38	82	一	315 400	245	200	145	112	30	35	一	一	2	51.3	0.29
			40,42,45,48,50,55,56	112	一							5	一	一
			60,63,65,70,71,75	142	107								38 43	20
			80,85,90,95	172	132								38 43
			100	212	167								48
WGZ7	16000	2500	32,35,38	82	一	400 500	272	230	160	122	30	45	一	一	3	68	0.53
			40,42,45,48,50,55,56	112	一							15	一	一
			60,63,65,70,71,75	142	107							5	38	20
			80,859,095	172	132							5	43
			100,110	202	167								48
WGZ8	22400	2500	55,56	112	一	400 450	290	245	176	136	30	29	一	一	3	79	0.71
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48	20
WGZ9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
WGZ10	45000	2000	75	142	一	400 500 630	355	300	225	165	30	28	一	一	3	159	1.74
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
WGZ11	63000	1700	85,90,95	172	一	500 630 710	412	345	256	180	40	15	一	一	4	215	3.67
			100,110,120,125	212	162							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								66
WGZ12	90000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4
			130,140,150	252	202								56 66 76	32
			160,170,180	302	242
			190,200	352	282
WGZ13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45
			160,170,180	302	242								66	32
			190,200,220	352	282								76	32
WGZ14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48
			190,200,220	352	282								78	32
			240,250,260	410	330								一	10
