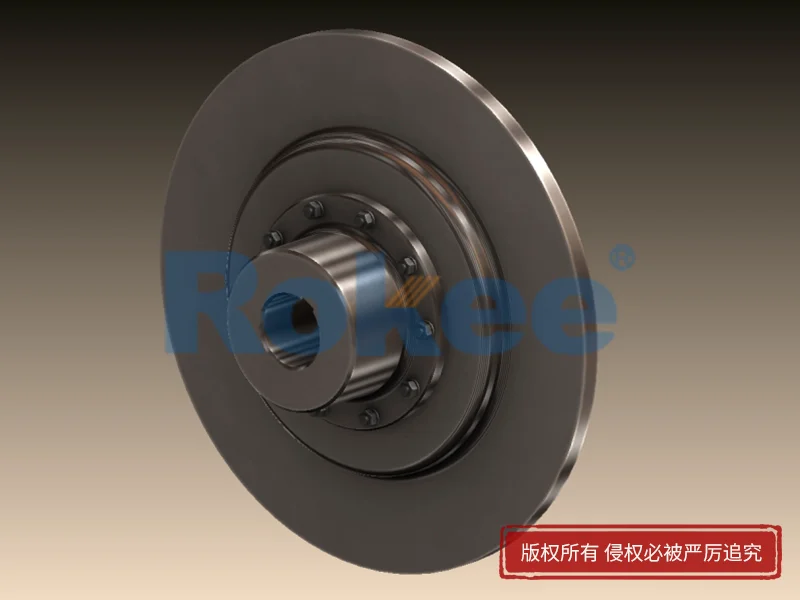

WGP型带制动盘鼓形齿式联轴器

WGP鼓形齿式联轴器带制动盘设计，适用于盘式制动器配套场合。

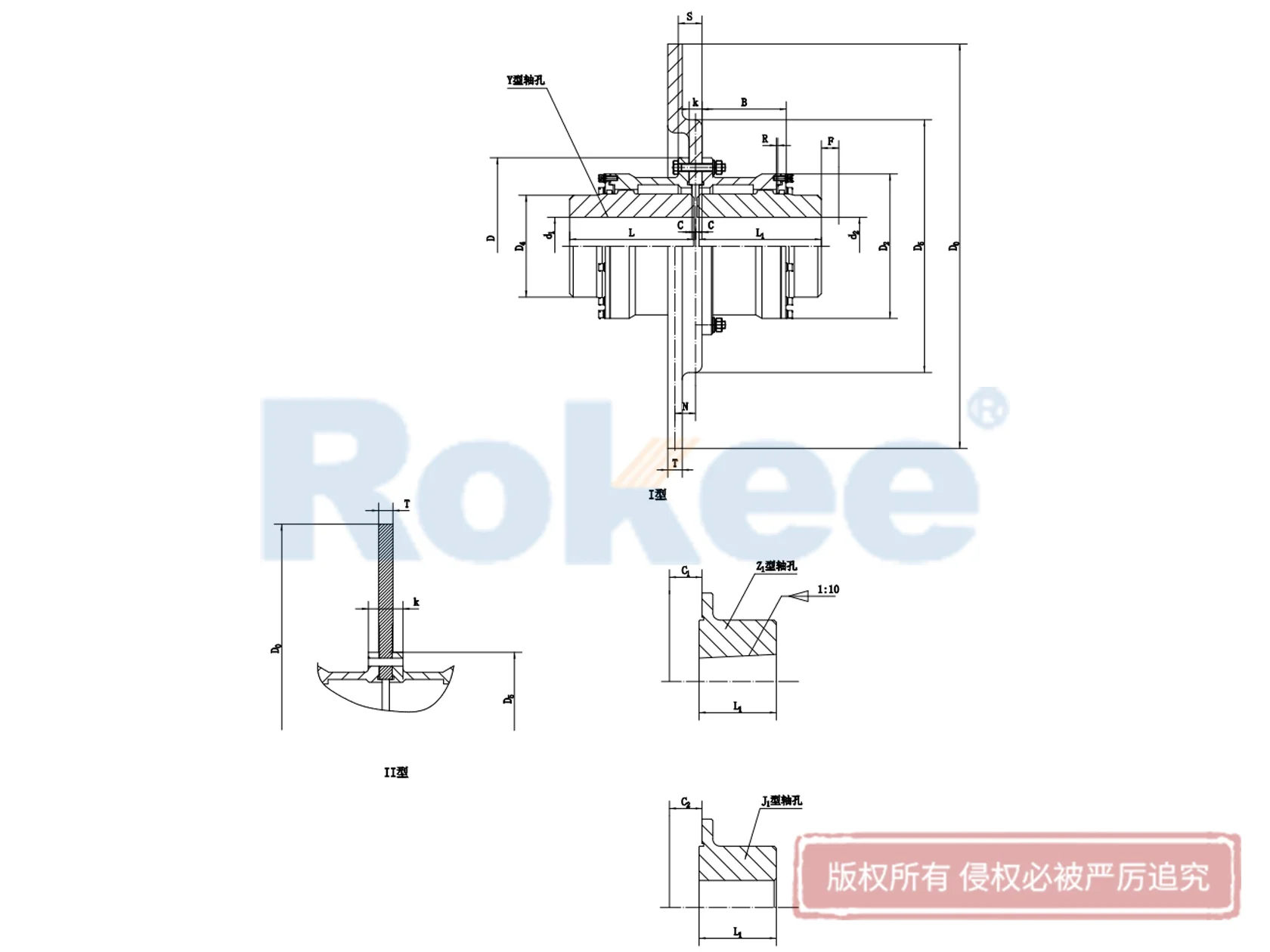

型号	公称转矩Tn/N·m	许可转速 [n] r·min	轴孔直径	轴孔长度		D0	D	D2	D4	B	F	N	R	C	C1	C2	质量m/kg	转动惯量I/kg·m2	润滑脂用量/kg
			d1、d2、dz	轴孔长度
			d1、d2、dz	Y	J1、Z1
WGP1	710	4000	12、14	32	-	315	122	98	60	58	30	38	2	30	-	-	5.62	0.0078	0.11
			16、18、19	42	-									20	-	-
			20、22、24	52	-									10	-	-
			25、28	62	44									3	19	18
			30、32、35、38	82	60										23	12
			40、42	112	84										29	12
WGP2	1250	4000	22、24	52	-	315	150	118	77	68	30	38	2.5	20	-	-	9.62	0.022	0.12
			25、28	62	-									10	-	-
			30、32、35、38	82	60									3	23	16
			40、42、45、48、50、55、56	112	84									3	29	16
WGP3	2500	3550	22、24	52	-	355	170	140	90	80	30	49	3	33	-	-	16.6	0.047	0.2
			25、28	62	-									23	-	-
			30、32、35、38	82	60									3	23	25
			40、42、45、48、50、55、56	112	84										29	16
			60、63	142	107										36	16
WGP4	4500	2500	30、32、35、38	82	-	400 450 500	200	160	112	90	30	45	3	13	-	-	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84									3	29	17
			60、63、65、70、71、75	142	107										36
			80	172	132										41
WGP5	7100	2500	30、32、35、38	82	-	400 450 500	225	180	128	100	30	45	4	23	-	-	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84									3	29	19
			60、63、65、70、71、75	142	107										36
			80、85、90	172	132										41
WGP6	10000	2000	32、35、38	82	-	400 500 560 630	245	200	145	112	30	44	4	35	-	-	51.3	0.293	0.65
			40、42、45、48、50、55、56	112	-									5	-	-
			60、63、65、70、71、75	142	107										38	20
			80、85、90、95	172	132										43
			100												48
WGP7	14000	1700	32、35、38	82	-	400 500 560 710	272	230	160	122	30	44	4	45	-	-	68	0.53	0.8
			40、42、45、48、50、55、56	112	-									15	-	-
			60、63、65、70、71、75	142	107									5	38	20
			80、85、90、95	172	132										43
			100、110	212	167										48
WGP8	20000	1700	55、56	112	-	400 500 560 710	290	245	170	136	30	44	5	29	-	-	79	0.71	0.95
			60、63、65、70、71、75	142	107									5	38	34
			80、85、90、95	172	132										43	20
			100、110、120、125	212	167										48	20
WGP9	25000	1600	65、70、71、75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132										43	28
			100、110、120、125	212	167										48
			130、140	252	202										53
WGP10	40000	1600	75	142	-	630 710 800	355	300	225	165	30	58	6	28	-	-	159	1.74	1.6
			80、85、90、95	172	132									5	43	38
			100、110、120、125	212	167										48	28
			130、140、150	252	202										53
			160	302	242										63
WGP11	56000	1400	85、90、95	172	-	710 800 900	412	345	256	180	40	58	6	15	-	-	215	3.67	2
			100、110、120、125	212	167									8	51	32
			130、140、150	252	202										56
			160、170、180	302	242										66
WGP12	80000	1400	120、125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130、140、150	252	202										56	32
			160、170、180	302	242										66
			190、200	352	282										76
WGP13	112000	1400	140、150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	291	10.45	4.4
			160、170、180	302	242										66	32
			190、200、220	352	282										76	32
WGP14	160000	1200	160、170、180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190、200、220	352	282										78	32
			240、250、260	410	330										-	10

制动盘的主要尺寸、质量和转动惯量/mm

制动盘直径D0	T	k	S	D5max		质量m/kg		转动惯量 I/kg.m²
制动盘直径D0	T	k	S	I	II	I	II	I	II
315	15	10	42	180	155	8.5	6.7	0.116	0.11
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.32	0.287
450	15	16	54	305	280	19.7	15.6	0.55	0.462
500	15	18	54	325	295	25	20	0.83	0.712
560	15	18	54	350	320	30.7	25.6	1.28	1.127
630	15	20	54	400	360	38.8	33	2.06	1.826
710	15	20	54	480	450	46.5	39.4	3.32	2.912
800	15	24	70	540	500	67.8	52.7	5.87	4.81
900	15	24	70	600	560	86.6	70.3	9.3	7.852
1000	15	30	80	620	560	128.8	115.1	17.4	15.65

在工业传动系统中，联轴器作为连接动力源与工作机构的核心部件，其性能直接影响整个设备的运行稳定性、传动效率及使用寿命。WGP型带制动盘鼓形齿式联轴器凭借独特的结构设计，兼顾了传动精度、缓冲性能与制动功能，在诸多重载、高速工业场景中发挥着不可替代的作用。

WGP鼓形齿式联轴器的结构设计兼具科学性与实用性，主要由主动轴套、从动轴套、鼓形齿圈、外套筒及制动盘等关键部件构成。其中，鼓形齿圈与轴套采用一体化锻造工艺成型，齿面经过精密磨削加工，确保啮合精度；外套筒内壁加工有与鼓形齿圈匹配的内齿，通过齿面的啮合实现动力的平稳传递。制动盘则通过螺栓固定在联轴器的端面上，与制动系统配合形成可靠的制动功能，无需额外占用设备空间，简化了传动系统的整体布局。与传统联轴器相比，该结构设计实现了“传动+制动”的一体化功能，有效减少了传动链路中的部件数量，降低了设备故障点。

优异的传动性能是WGP型带制动盘鼓形齿式联轴器的核心优势之一。鼓形齿的特殊曲面设计使其具备良好的角向、径向和轴向补偿能力，能够有效吸收设备运行过程中产生的同轴度偏差。在实际工业生产中，由于安装误差、设备振动或温度变化等因素，动力源与工作机构之间难免出现轻微偏移，而该类型联轴器的鼓形齿结构可通过齿面的滑动啮合，将偏移量产生的附加载荷分散消解，避免对轴系和轴承造成冲击损伤，从而保障传动系统的平稳运行。同时，精密加工的齿面配合间隙小，传动效率可达98%以上，能够更大限度减少动力损耗，提升设备的能源利用效率。

重载承载能力与可靠的制动性能是WGP型鼓形齿式联轴器区别于普通联轴器的显著特点。该类型联轴器采用高强度合金材料制造，经过调质热处理后，部件的抗拉强度和耐磨性大幅提升，可承受较大的转矩和径向载荷，适用于冶金、矿山、起重运输等重载工况。其配备的制动盘采用耐磨铸铁或合金钢材，制动面经过精细加工，摩擦系数稳定，制动灵敏度高。在设备需要紧急停机或定点制动时，制动系统与制动盘配合可快速产生制动力矩，确保设备在短时间内平稳停机，有效提升了设备运行的安全性。此外，制动盘的结构设计便于拆卸维护，可根据使用工况定期打磨制动面，延长使用寿命。

基于上述特性，WGP型带制动盘鼓形齿联轴器的应用场景极为广泛，覆盖多个工业领域。在冶金行业中，它被广泛应用于炼钢转炉、连铸机、轧钢机等设备的传动系统，能够适应高温、粉尘多、重载冲击的恶劣工作环境，保障冶金设备的连续稳定运行；在矿山行业，该联轴器可连接破碎机、输送机、提升机等设备的电机与工作机构，应对矿山作业中的重载启动和频繁制动需求；在起重运输领域，起重机、塔吊等设备通过该联轴器实现起升机构的动力传递与制动，确保重物升降过程的平稳与安全；此外，在电力、化工、建材等行业的大型风机、水泵、压缩机等设备中，该类型联轴器也凭借优异的性能获得了广泛应用。

合理的维护保养是延长WGP带制动盘鼓形齿联轴器使用寿命的关键。在日常使用过程中，需定期检查联轴器的运行状态，关注齿面啮合情况、制动盘磨损程度及连接螺栓的紧固性。对于齿面啮合部位，应定期加注润滑脂，润滑脂不仅能减少齿面摩擦磨损，还能起到密封防尘的作用，建议根据工作环境的粉尘含量和温度条件，每3-6个月更换一次润滑脂；制动盘的制动面若出现磨损不均、划痕或变形等情况，需及时进行打磨修复，若磨损量超过极限值，则应更换新的制动盘，避免影响制动效果；同时，要定期检查连接螺栓是否存在松动、锈蚀等问题，发现异常及时紧固或更换，防止部件脱落引发设备故障。

随着工业自动化水平的不断提升，对传动系统的可靠性、高效性和集成化要求日益提高。WGP型联轴器通过“传动+制动”的一体化设计，有效满足了现代工业设备的多元化需求，其优异的补偿能力、重载承载性能和可靠的制动效果，使其在重载、高速、频繁制动的工业场景中具有明显的应用优势。在实际应用中，通过合理选型、正确安装和科学维护，可充分发挥该类型联轴器的性能优势，提升整个传动系统的运行稳定性和使用寿命，为工业生产的高效开展提供有力保障。未来，随着材料技术和加工工艺的不断进步，WGP联轴器将在性能优化、轻量化设计等方面实现进一步提升，拓展更广阔的应用空间。
