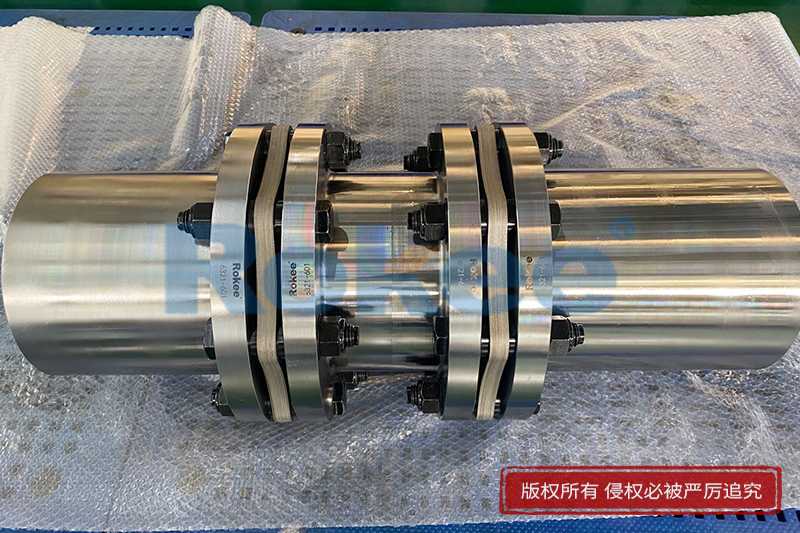

中间轴膜片弹性联轴器

中间轴膜片弹性联轴器是一种高性能机械传动元件，广泛应用于现代工业设备中需要传递扭矩并补偿轴系不对中的场合。这类联轴器通过特殊设计的金属膜片组作为弹性元件，能够有效吸收和补偿轴向、径向和角向偏差，同时保持较高的扭转刚度和传动精度。与传统齿轮联轴器或橡胶弹性联轴器相比，膜片联轴器具有无间隙、免维护、使用寿命长等显著优势。其典型应用领域包括：涡轮机械（如压缩机、涡轮机）、泵组系统、船舶推进系统、发电设备以及高精度机床等。

典型的中间轴膜片联轴器由以下几个核心部件构成：

1. ‌主动端法兰‌：与驱动轴连接的部分，通常通过锥套或法兰与驱动轴固定


2. ‌从动端法兰‌：与被驱动设备连接的部分


3. ‌中间轴‌：连接两端法兰的刚性轴段，长度可根据需要定制


4. ‌膜片组‌：由多层高强度不锈钢薄片组成的弹性元件，是联轴器的核心部件


5. ‌连接螺栓‌：高强度预紧螺栓，用于固定膜片组和法兰


6. ‌防护罩‌（可选）：保护膜片组免受外界环境影响

膜片通常采用高强度不锈钢激光切割而成，厚度在0.2-1.5mm之间，根据传递扭矩大小采用单层或多层叠合设计。

中间轴膜片联轴器通过金属膜片的弹性变形来补偿轴系间的各种不对中：

1. ‌扭矩传递‌：驱动扭矩通过主动法兰传递到膜片组，膜片在受剪状态下将扭矩传递至中间轴，再通过另一组膜片传递到从动法兰


2. ‌不对中补偿‌：
   轴向位移补偿：通过膜片的弯曲变形吸收轴向位移
   径向位移补偿：膜片组在径向力作用下的弹性变形可补偿径向偏差
   角向位移补偿：膜片在扭转变形下允许两轴存在一定角度偏差

技术特点

1. ‌高扭矩密度‌：单位体积传递扭矩大，结构紧凑


2. ‌零回转间隙‌：金属与金属直接连接，无传动间隙


3. ‌免维护设计‌：无润滑需求，无磨损部件


4. ‌抗环境能力强‌：耐高温、耐腐蚀、抗油污


5. ‌动态性能优异‌：良好的扭转刚度和阻尼特性


6. ‌电气绝缘性能‌：可提供轴电流绝缘选项

中间轴膜片弹性联轴器作为现代工业传动的关键部件，其技术和应用仍在不断发展。正确选择、安装和维护这类联轴器，可显著提高设备运行可靠性和使用寿命，为企业创造更大价值。
