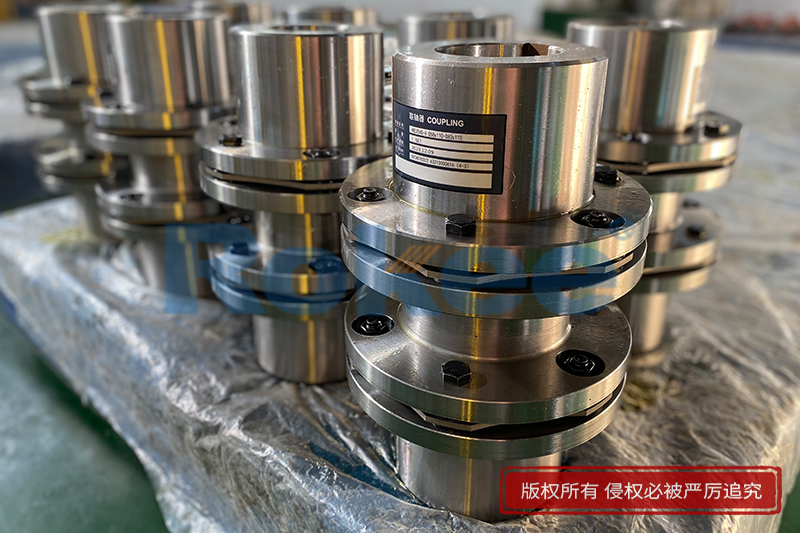

双节弹性膜片联轴器

双节弹性膜片联轴器是一种先进的机械传动装置，由两组金属膜片组通过中间节连接而成，专门设计用于在不对中情况下传递扭矩。这种联轴器结构融合了刚性联轴器的高扭矩传递能力和弹性联轴器的角度、轴向及径向偏差补偿能力，已成为现代工业应用中不可或缺的关键部件。与传统的单节膜片联轴器相比，双节设计通过增加一个中间节和额外的膜片组，显著提高了补偿各种偏差的能力，同时保持了较高的扭转刚度和精度。这种独特设计使其在高速、高精度要求的应用场合表现尤为出色。

双节弹性膜片联轴器通常由以下核心部件构成：

1. ‌两组金属膜片组‌：采用高强度不锈钢材料，每组通常由多个薄金属片叠合而成


2. ‌中间节‌：连接两组膜片的核心部件，长度可根据需要调整


3. ‌轮毂‌：两端连接驱动轴和从动轴的部件


4. ‌连接螺栓‌：精密加工的紧固件，确保整体结构稳定性

性能特点

1. 偏差补偿能力
   ‌角度偏差补偿‌：通常可达±1°，高性能型号可达±3°
   ‌径向偏差补偿‌：标准型号可达0.5mm，特殊设计可达更高
   ‌轴向偏差补偿‌：根据型号不同，补偿范围通常在±1mm至±5mm之间

2. 优异的动态特性
   ‌零背隙传动‌：确保高精度定位系统的准确性
   ‌高扭转刚度‌：保持传动同步性，同时具备适度弹性缓冲
   ‌阻尼特性‌：有效抑制共振，降低系统振动

3. 耐久性与可靠性
   ‌免维护设计‌：无磨损部件，使用寿命长
   ‌抗疲劳性能‌：金属膜片经过特殊处理，耐循环载荷
   ‌环境适应性‌：耐高温、防腐蚀，适用于恶劣工况

选型考虑因素

1. ‌扭矩需求‌：包括额定扭矩和峰值扭矩


2. ‌转速范围‌：避免临界转速区域


3. ‌偏差情况‌：评估系统可能存在的各种偏差


4. ‌环境条件‌：温度、腐蚀性等因素


5. ‌空间限制‌：安装尺寸和重量要求

应用领域

1. ‌高精度机床‌：数控机床主轴传动，保证加工精度


2. ‌涡轮机械‌：压缩机、泵等高速旋转设备


3. ‌发电设备‌：风力发电机、燃气轮机等


4. ‌船舶推进系统‌：主推进轴系连接


5. ‌航空航天‌：辅助动力装置等关键系统

正确安装步骤

1. 清洁轴端和联轴器接触面


2. 检查轴对中情况，使用激光对中仪为佳


3. 采用热装法安装轮毂，避免锤击


4. 按对角线顺序逐步拧紧螺栓至规定扭矩


5. 完成初步对中检查后试运行

维护建议

1. 定期检查螺栓紧固状态


2. 监测振动水平变化


3. 检查膜片是否有可见裂纹或变形


4. 保持联轴器清洁，避免异物堆积


在工业传动系统中，联轴器作为连接两轴并传递扭矩的关键部件，其性能直接影响整个设备运行的稳定性、效率与寿命。双节弹性膜片联轴器作为金属弹性元件挠性联轴器的重要类型，凭借独特的结构设计与优异的性能表现，在诸多复杂工况中占据重要地位。它通过两组膜片组件的协同作用，巧妙解决了单节结构在大位移补偿场景下的局限性，为各类机械装置的精准传动提供了可靠保障。

双节弹性膜片联轴器的核心结构由两个半联轴器、两组膜片组及中间轴构成，其中膜片组通常采用多片不锈钢薄板叠合而成，通过高强度螺栓交错连接，形成稳定的传力结构。这种双节设计的关键优势在于补偿能力的显著提升，相比单节结构，其角向位移补偿范围可提升一倍以上，同时能更好地吸收轴向和径向偏差。当设备运行过程中因制造安装误差、承载变形或温度变化产生轴系偏移时，膜片组会通过自身的弹性变形进行缓冲抵消，避免刚性冲击对轴系和设备部件造成损伤。膜片选用耐腐蚀、抗疲劳的不锈钢材质，不仅确保了弹性变形的稳定性，还赋予联轴器良好的耐酸碱、耐高温特性，可适应-30℃至200℃的宽温度范围工况。

在传动性能方面，双节弹性膜片联轴器展现出诸多突出优势。其传动效率高，能有效减少能量损耗，适用于中高速大功率传动场景；采用金属膜片传递扭矩，无旋转间隙，可实现精准的扭矩与角位传递，满足精密设备的传动要求。与传统齿式联轴器相比，它无需润滑，从根本上避免了油脂泄漏造成的环境污染，同时消除了润滑维护带来的额外成本与麻烦，大幅降低了运维工作量。此外，该类型联轴器还具备明显的减震降噪效果，通过膜片的弹性变形吸收传动过程中产生的振动与冲击，减少运行噪声，营造更稳定的工作环境，同时延长关联设备的使用寿命。

双节弹性膜片联轴器的结构紧凑、重量轻、体积小，装拆便捷，无需移动轴系即可完成拆装操作，极大提升了安装与维护的效率。其半联轴器多采用优质合金结构钢锻件经调质处理制成，确保了重载工况下的刚性与抗变形能力，配合高强度螺栓与防松垫圈的设计，可有效防止重型振动导致的连接松动，保障传动过程的安全性与可靠性。膜片组的多片叠合设计进一步增强了抗冲击能力，相比单膜片结构，疲劳寿命可提升2-3倍，在频繁启动、制动的工况中表现尤为稳定。

基于这些优异特性，双节弹性膜片联轴器的应用场景极为广泛，覆盖冶金、矿山、化工、航空、船舶等多个领域。在冶金行业的轧钢机、起重机设备中，它能适应重载、多粉尘的恶劣环境，精准传递大功率扭矩；在化工领域的泵、压缩机等设备上，其耐腐蚀、无润滑的特性可避免介质污染与润滑失效问题；在精密机械如数控机床、工业机器人中，精准的传动精度与低振动优势能保障设备的加工精度与运行稳定性。此外，它还广泛应用于风机、汽轮机、液压机械、印刷纺织机械等各类动力传动系统，经动平衡处理后，更可满足高速传动轴系的使用要求。

正确的安装与维护是保障双节弹性膜片联轴器长期稳定运行的关键。安装前需仔细清洗两轴端面，检查键槽配合情况，确保连接面无杂质与损伤；装配时应采用温差装配法等科学方式，避免硬敲硬打对轴系和膜片造成损伤，同时严格控制同轴度误差。运行初期，需在工作班后检查所有螺栓的紧固状态，之后定期巡检，及时发现并处理螺栓松动、膜片磨损等问题。为减少膜片在高速运转中的微动磨损，可在膜片之间涂抹固体润滑剂或进行减磨涂层处理，进一步延长使用寿命。在粉尘、油污较多的工况环境中，加装金属防护罩可有效防止异物卷入膜片组，保护核心传动部件。

随着工业技术的不断发展，对传动系统的精准性、可靠性与环境适应性要求日益提高，双节弹性膜片联轴器凭借其无润滑维护、宽工况适配、高补偿能力等独特优势，逐渐成为替代传统齿式联轴器的理想选择。它不仅提升了各类机械装置的运行效率与稳定性，还通过降低维护成本、延长设备寿命，为企业创造了更高的经济效益。在未来的工业生产中，随着材料技术与制造工艺的持续进步，双节弹性膜片联轴器的性能将进一步优化，应用范围也将不断拓展，为更复杂的传动需求提供解决方案。
