膜片联轴器原理

膜片联轴器是一种常见的机械传动装置，其工作原理主要基于膜片的弹性变形来补偿所连接两轴的相对位移，并传递扭矩。膜片联轴器由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接而成。每组膜片由数片叠集而成，这些膜片通常由高强度、高弹性的材料制成，如不锈钢、镍合金等。膜片的形状和数量可以根据实际使用工况进行选择和调整，以满足不同的传动需求。

在工业传动系统中，联轴器作为连接动力源与执行机构的关键部件，其性能直接影响整个系统的稳定性、效率与可靠性。膜片联轴器凭借自身无间隙、免润滑、承载能力强等优势，被广泛应用于机床、风电、冶金、航空航天等高精度传动场景。深入理解膜片联轴器的工作原理，对于合理选型、正确安装及延长设备使用寿命具有重要意义。

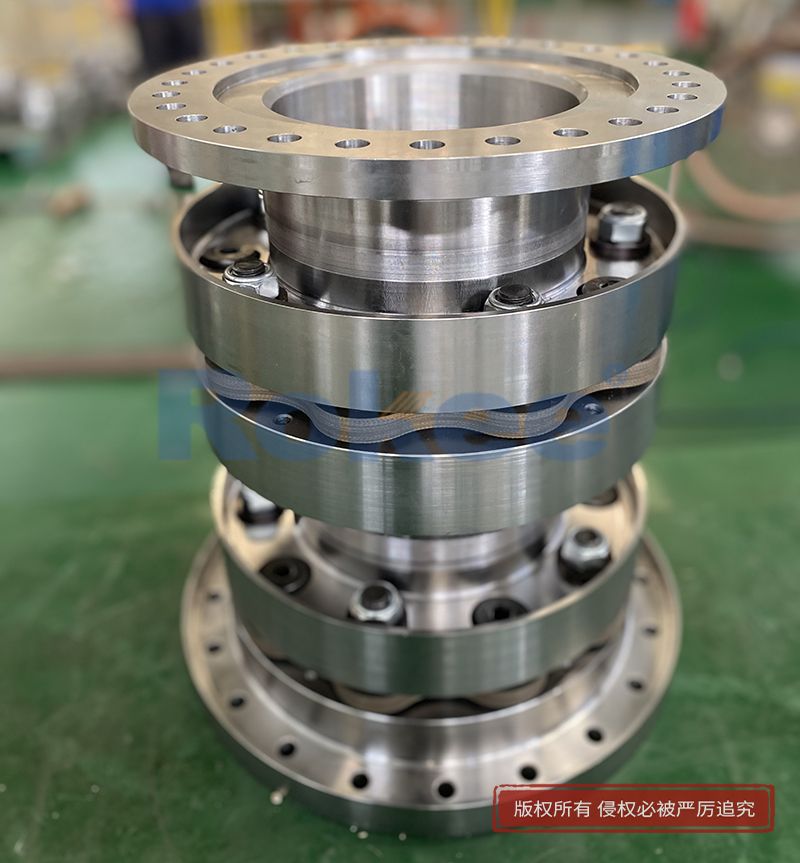

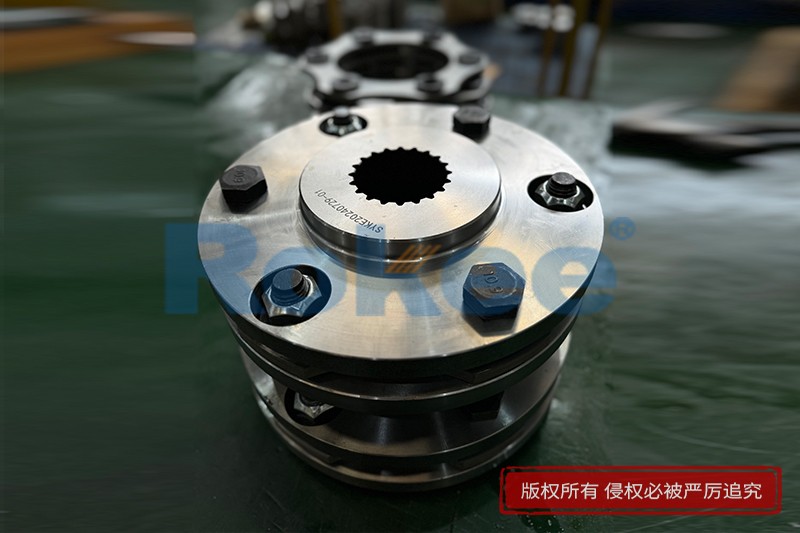

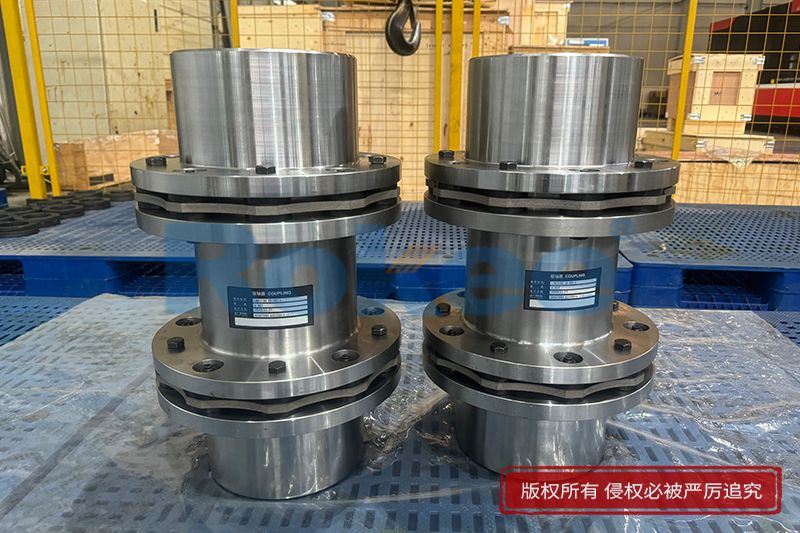

膜片联轴器的核心工作基础是“弹性传扭+刚性定位”的协同机制，其结构设计围绕这一核心展开。与传统的齿轮联轴器、弹性套柱销联轴器不同，膜片联轴器主要由主动法兰、从动法兰、膜片组及连接螺栓四大核心部件构成。主动法兰与动力源输出轴连接，从动法兰与执行机构输入轴连接，膜片组通过螺栓分别与两个法兰紧固，形成完整的传动链路。其中，膜片组是实现动力传递与偏差补偿的核心元件，通常由多片薄型金属膜片叠加组成，膜片上均匀分布着若干螺栓孔，用于实现与法兰的精准连接。

动力传递是膜片联轴器基础的功能，其传递原理基于金属膜片的刚性扭矩承载能力。当动力源输出扭矩时，扭矩通过主动法兰传递至与之相连的膜片组。由于膜片与法兰通过螺栓刚性连接，扭矩会迅速在膜片组中均匀分布，每一片膜片都承担一部分扭矩载荷，再通过膜片组将扭矩传递至从动法兰，驱动执行机构运转。这里需要强调的是，膜片组的金属材质（常见为不锈钢、钛合金等）具有优异的抗拉强度与弹性模量，既能保证扭矩传递过程中无明显变形，确保传动精度，又能通过自身的弹性形变吸收部分传动冲击，减少动力源振动对执行机构的影响。

在实际工业应用中，由于安装误差、设备运行过程中的热胀冷缩、轴系变形等因素，主动轴与从动轴往往无法实现同轴对齐，会存在一定的偏差，主要包括轴向偏差、径向偏差和角向偏差三种类型。膜片联轴器的核心优势之一便是能够通过膜片组的弹性形变，对这些偏差进行有效补偿，其补偿原理基于膜片的特殊结构与材料特性。

对于轴向偏差，即两轴沿轴线方向的相对位移，膜片组本身具有一定的轴向伸缩余量。当两轴出现轴向偏移时，膜片会在轴向方向产生轻微的拉伸或压缩形变，这种形变在材料的弹性范围内，不会影响扭矩传递，同时能够抵消轴向位移带来的附加载荷，避免对轴和轴承造成磨损。对于径向偏差，即两轴中心线在径向方向的平行偏移，膜片组通过相邻膜片的横向弯曲形变来实现补偿。由于膜片是薄型片状结构，在径向力的作用下会产生微小的弯曲，这种弯曲形变能够适应两轴的径向错位，保证传动的连续性。而对于角向偏差，即两轴中心线形成的夹角，膜片组通过膜片自身的扭转形变来补偿。当两轴存在角向偏差时，膜片会围绕螺栓连接点产生轻微的扭转，使得主动法兰与从动法兰能够在有夹角的情况下依然保持稳定的扭矩传递，避免出现传动卡滞现象。

膜片联轴器的工作原理还决定了其具有一系列独特的特性。首先是无间隙传动特性，由于膜片与法兰之间通过螺栓刚性连接，不存在齿轮啮合或弹性套与销之间的间隙，能够实现高精度的同步传动，这对于机床、精密仪器等对传动精度要求极高的设备至关重要。其次是免润滑维护特性，与需要定期添加润滑油的齿轮联轴器不同，膜片联轴器的传动过程不涉及滑动摩擦，膜片组为金属刚性连接，无需润滑，不仅降低了维护成本，还避免了润滑油泄漏对环境造成的污染。此外，膜片联轴器还具有良好的耐高温、耐腐蚀性，金属膜片能够在较高温度环境下保持稳定的性能，适用于高温工况；同时，选用耐腐蚀材质的膜片，还能在潮湿、多尘、腐蚀性气体等恶劣环境中正常工作。

需要注意的是，膜片联轴器的工作效果与膜片的材质、厚度、数量以及螺栓的连接精度密切相关。膜片的厚度过大会降低其弹性形变能力，影响偏差补偿效果；厚度过小则会降低承载能力，容易导致膜片疲劳损坏。多片膜片叠加的设计，既能提高扭矩承载能力，又能通过膜片之间的相互协同，提升偏差补偿的稳定性。因此，在实际应用中，需要根据传动系统的扭矩大小、转速、偏差范围等参数，合理选择膜片联轴器的规格型号。

膜片联轴器通过“刚性扭矩传递+弹性偏差补偿”的核心工作原理，实现了高精度、稳定可靠的动力传动。其结构简单、无间隙、免维护的特性，使其在各类高精度工业传动场景中具有不可替代的优势。深入理解膜片联轴器的工作原理，把握其结构与性能之间的关联，能够帮助我们更好地发挥其传动效能，为工业生产系统的高效运行提供保障。随着工业制造技术的不断发展，膜片联轴器的材质与结构设计也将不断优化，进一步提升其承载能力、偏差补偿范围与使用寿命，以适应更复杂的工业传动需求。
