膜片联轴器中间节作用

膜片联轴器的中间节在连接与支撑、传递转矩、补偿位移以及调节扭转刚度等方面发挥着重要作用。它是膜片联轴器能够正常工作并实现高性能传动的关键部件之一。

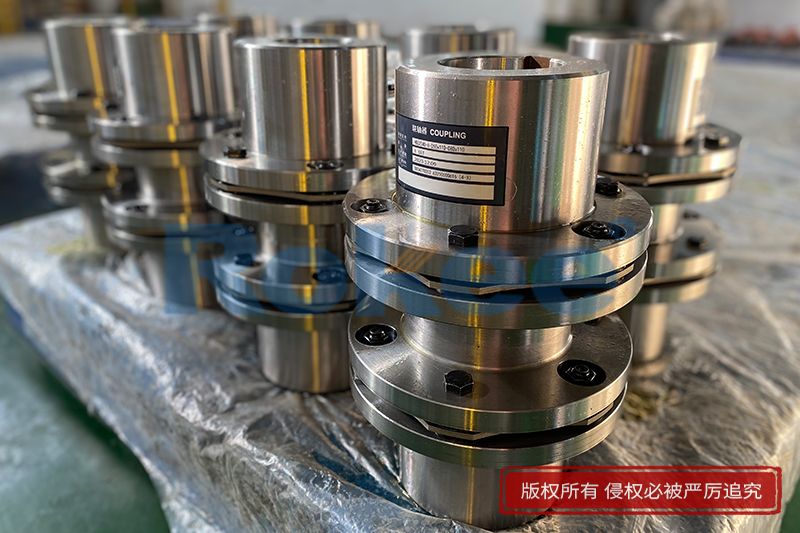

膜片联轴器属于金属挠性联轴器，是以金属弹性膜片作为挠性元件来传递转矩的传动装置。膜片联轴器的中间节在联轴器中扮演着至关重要的角色。

膜片联轴器中间节的主要作用：

1. ‌连接与支撑‌：中间节是膜片联轴器的重要组成部分，它连接着左右两个半联轴器，并起到支撑膜片组的作用。膜片组通过高强度螺栓与左右半联轴器及中间节紧密相连，形成一个整体结构。


2. ‌传递转矩‌：在膜片联轴器工作时，转矩从左半联轴器输入，经过主动高强度螺栓传输至膜片组，膜片组再通过从动高强度螺栓将转矩传至中间体，同样转矩通过另一端的膜片组、高强度螺栓及右半联轴器输出。中间节在这个过程中起到了传递转矩的桥梁作用。


3. ‌补偿位移‌：膜片联轴器具有补偿两轴相对位移的能力，这主要依赖于膜片的弹性变形。中间节的设计使得膜片组能够在一定范围内自由变形，从而吸收和补偿由于制造误差、安装误差、承载变形以及温升变化等因素所引起的轴向、径向和角向偏移。


4. ‌调节扭转刚度‌：中间节的外径和壁厚是可以调整的，通过改变这些参数，可以调节膜片联轴器的扭转刚度和临界转速。这对于改善机组扭振特性、提高传动系统的稳定性具有重要意义。
