分体式膜片联轴器

分体式膜片联轴器具有诸多优点和广泛的应用场景。在选型、安装和维护过程中，应严格按照相关规定和要求进行操作，以确保其正常运转和延长使用寿命。

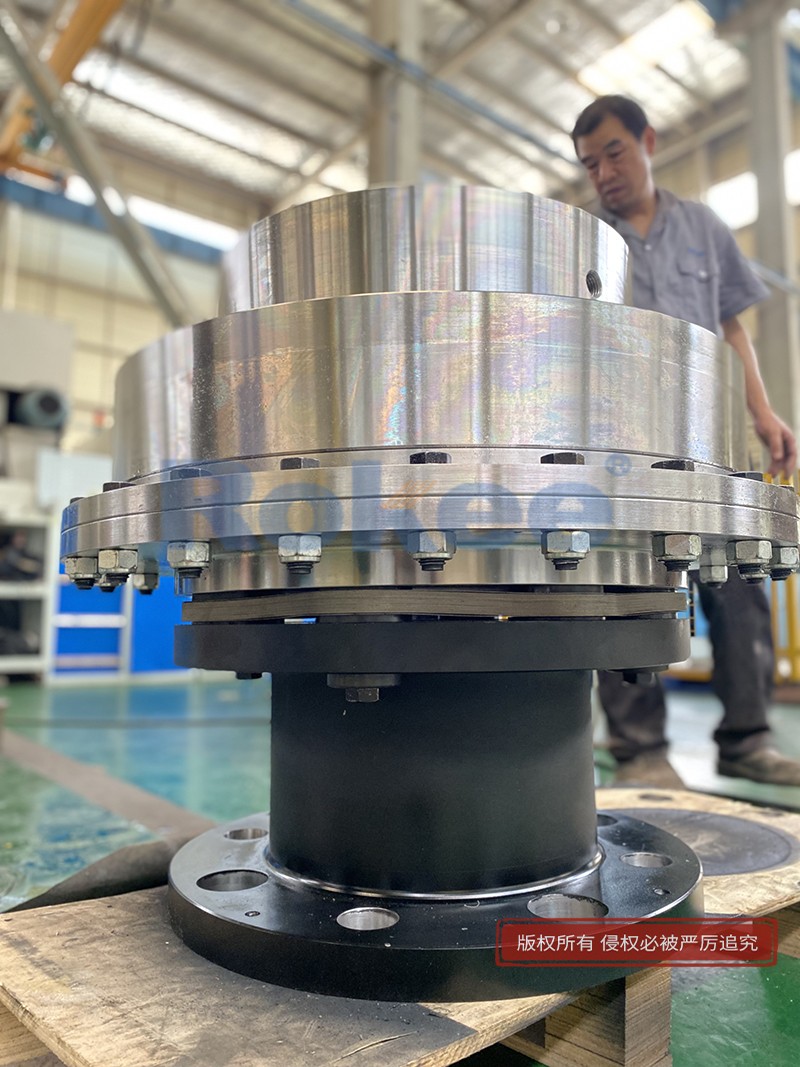

分体式膜片联轴器是一种高性能的金属元件挠性联轴器，分体式膜片联轴器主要由膜片、轴套等部件组成。膜片是联轴器的核心元件，通常由很薄的弹簧片制成各种形状，用螺栓分别与主、从动轴上的两半联轴器连接。这些膜片具有一定的弹性，可以承受一定的变形。

分体式膜片联轴器靠膜片的弹性变形来补偿所连两轴的相对位移。当两轴之间存在制造误差、安装误差、承载变形或温升变化时，膜片会发生弹性变形，从而吸收这些误差和变形，确保两轴能够平稳、准确地传递扭矩。

主要特性

1. ‌补偿能力强‌：分体式膜片联轴器能补偿主动机与从动机之间由于各种原因所引起的轴向、径向和角向偏移。与齿式联轴器相比，其角位移可大一倍，径向位移时反力小，挠性大。


2. ‌减震降噪‌：具有明显的减震作用，无噪声，无磨损，适用于需要高精度、低噪音的传动系统。


3. ‌适应性强‌：能在高温、有腐蚀介质等恶劣环境中工作，并能在有冲击、振动条件下安全运行。


4. ‌传动效率高‌：特别适用于中、高速大功率传动。


5. ‌结构简单‌：重量轻、体积小、装拆方便，不必移动机器即可装拆，不需润滑。

分体式膜片联轴器广泛用于各种机械装置的轴系传动，如水泵、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统等。

‌安装注意事项‌：

1. 安装前应清洗两轴端面，检查端面键槽口等配合情况。


2. 安装时请进行调整，确保轴心偏差在对应的产品目录下的容许值范围内。当多种偏差同时出现时，相应的容许值要减半。


3. 在插入安装轴后再拧紧螺丝，否则会导致联轴器变形。拧紧螺丝时，请使用扭力扳手，切勿使用附件以外的螺丝安装。


4. 带膜片的产品有棱边，有致伤可能，建议安装时佩戴厚手套等防护措施。

‌维护保养方法‌：

1. 膜片联轴器安装以后，正常运转一个班，必须检查所有螺钉，如发现松动，必须拧紧，这样反复几次，以保证不会松动。


2. 为了防止膜片在高速运转时发生微动磨损，导致膜片螺栓孔出现微裂而损坏，可在膜片之间涂以二硫化钼等固体润滑剂或对膜片表面进行减磨涂层处理。


3. 如果在运转过程中出现异常声音，请立即停止运行，并对安装精度、螺丝松动情况等分别进行检查。


在工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，其性能直接决定了传动效率、运行稳定性与设备寿命。分体式膜片联轴器凭借独特的模块化结构设计，在众多联轴器类型中脱颖而出，尤其适配大型设备、空间受限场景及连续运行工况的传动需求，成为现代工业领域不可或缺的关键传动元件。它以金属膜片的弹性变形为核心工作原理，兼具刚性传动的精准性与柔性连接的补偿性，实现了动力传递与系统保护的双重目标。

分体式膜片联轴器的核心优势源于其科学的结构设计。与一体式结构相比，它采用可拆卸的模块化布局，主要由主动端半联轴器、从动端半联轴器、分体式膜片组及高精度紧固组件构成。这种设计便利之处在于安装与维护的便捷性——无需拆卸电机、泵体等主机设备，即可完成联轴器的装配或膜片组的更换，大幅降低了大型设备现场安装的工作量与停机维护时间。其中，膜片组作为核心功能部件，由多片超薄不锈钢弹性薄片叠加而成，经有限元分析优化为冠状或弧形轮廓，既保证了足够的弹性变形能力，又具备优异的扭矩传递性能，可在-50℃至280℃的宽温度范围内稳定工作。紧固组件采用铰制孔配合设计，确保与半联轴器、膜片连接孔的精准贴合，避免传动过程中出现间隙或松动，为膜片的弹性变形预留合理空间。

在性能表现上，分体式膜片联轴器展现出多维度的适配优势。其一，偏差补偿能力优异。通过膜片组的弹性弯曲变形，可同步实现轴向、径向、角向三个方向的偏差补偿，其中径向补偿量可达0.2-0.8mm，角向补偿量0.5°-2.5°，能有效应对轴系安装偏差与运行中因温度变化产生的热胀冷缩位移，避免附加载荷对轴承、密封件等部件的磨损。其二，传动效率与稳定性突出。全金属结构设计无背隙，传动效率可达99.5%以上，能更大限度减少动力传递损耗，尤其适用于对传动精度要求较高的场景；同时，金属膜片组具备优异的抗疲劳性能与抗冲击能力，在设备启停的冲击载荷及运行中的负载波动工况下，可稳定传递扭矩，避免出现扭矩衰减现象。其三，无润滑免维护特性显著。采用全金属结构，无需添加润滑油或润滑脂，彻底避免了传统联轴器因润滑不当导致的油污泄漏问题，既保护了作业环境，又降低了维护工作量，仅需定期检查膜片是否存在裂纹、变形及连接螺栓是否松动即可。

基于这些性能优势，分体式膜片联轴器的应用场景覆盖多个工业领域。在流体输送领域，它广泛适配离心泵、压缩机等设备，能有效补偿泵轴与电机轴的安装偏差，吸收流体脉动产生的振动，保障泵组连续稳定运行，尤其适用于维护空间有限的大型化工流程泵与电厂循环水泵。在新能源领域，风力发电机组的主轴传动系统中，分体式膜片联轴器可适应户外恶劣气候条件，吸收风载荷波动带来的振动，同时其免维护特性减少了高空维护工作量，提升了发电机组的运行可靠性。在精密制造领域，数控机床、加工中心等高端装备对传动精度要求极高，分体式膜片联轴器的无背隙传动特性的高精度补偿能力，能实现微米级的精准动力传递，提升加工精度与设备运行稳定性。此外，在冶金、矿山等重型工业领域，采用高强度合金材质的分体式膜片联轴器，可承受数千牛·米的大扭矩，适配重载工况下的动力传递需求。

合理选型与规范安装是充分发挥分体式膜片联轴器性能的关键。选型时，需优先根据传动系统的额定扭矩、转速、工作温度及轴系偏差量等核心参数，确定联轴器的规格型号：重载工况应选择高强度合金钢半联轴器与加厚膜片组；高速精密工况则优先选用铝合金轻量化半联轴器与超薄高精度膜片组，降低转动惯量。安装阶段，需严格控制轴系同轴度，清理连接面的杂质与毛刺，采用对角线均匀紧固的方式拧紧螺栓，确保各部件受力均匀；安装完成后，需检查联轴器转动灵活性，无卡滞、异响等异常现象后方可试运行。日常维护中，应定期检查螺栓紧固状态，对于在高温、腐蚀工况下运行的联轴器，需缩短检查周期，及时清理表面污染物，发现膜片损坏或螺栓磨损时，及时更换同规格部件以保障传动安全。

随着工业装备向重载化、高速化、精准化方向发展，分体式膜片联轴器的技术迭代持续推进。新材料的应用与结构优化使其在承载能力、耐环境性能上不断提升，例如采用316L不锈钢材质的膜片组可抵御轻微腐蚀环境，适配户外及化工介质输送场景；通过优化膜片叠加数量与轮廓设计，进一步提升了应力分散能力与使用寿命。未来，随着智能化技术的融入，集成传感器的分体式膜片联轴器有望实现运行状态实时监控与故障预警，为工业传动系统的智能化升级提供有力支撑。

分体式膜片联轴器以其安装便捷、补偿精准、高效可靠、免维护的核心特性，精准适配了现代工业多样化的传动需求。从普通机械到高端装备，从常规工况到恶劣环境，它都在动力传递链路中扮演着稳定可靠的“桥梁”角色。深入理解其结构特性与应用要点，合理选型、规范安装维护，不仅能充分发挥其传动优势，更能提升整个传动系统的稳定性与经济性，为工业生产的高效运行提供核心保障。
