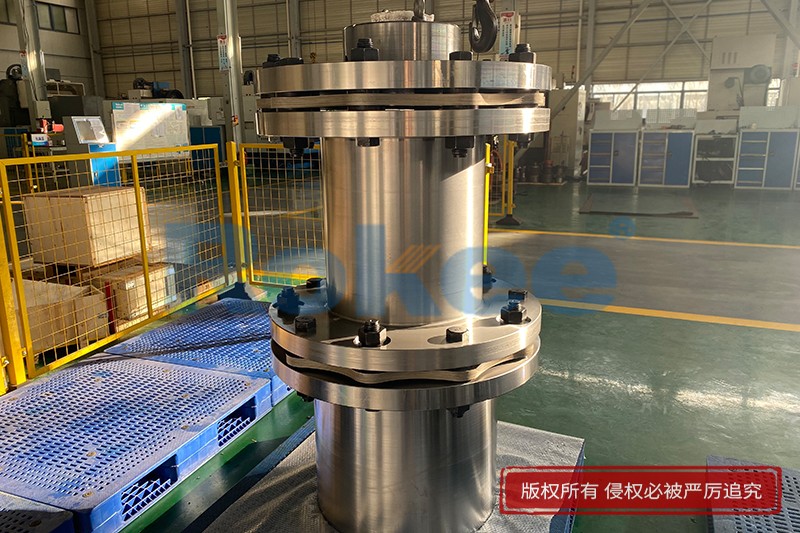

法兰膜片联轴器

法兰膜片联轴器具有诸多优点和广泛的适用性，是机械传动中的重要部件。在安装和维护过程中需要严格按照说明书的要求进行操作，以确保联轴器的正常工作和延长使用寿命。在工业传动系统的核心连接部件中，法兰膜片联轴器凭借其独特的结构设计，实现了连接稳固性与传动精准性的平衡，成为诸多工业领域的优选传动解决方案。它通过法兰结构与轴系形成刚性衔接，依托金属膜片的弹性变形完成动力传递与偏差补偿，既突破了传统刚性联轴器无法适配轴系偏差的局限，又弥补了普通柔性联轴器连接稳定性不足的缺陷，为各类机械设备的高效运转提供了可靠保障。

法兰膜片联轴器的核心结构呈现模块化特征，主要由主动端法兰、从动端法兰、金属膜片组及高精度紧固组件构成，各部件的协同配合确保了传动系统的稳定高效。主动端与从动端法兰作为核心承载部件，通常采用高强度合金钢或铝合金经精密切削加工而成，法兰盘表面均匀分布的连接孔，为与膜片组及轴系的固定提供了精准接口。根据适配轴径与工况需求，法兰结构分为一体式与分体式两类：一体式法兰与轴套无缝衔接，整体刚性更强，适用于高扭矩、高速运转的工况；分体式法兰则具备安装调试便捷的优势，可在不拆卸轴系的情况下完成装配，尤其适配大型设备或安装空间受限的场景。

金属膜片组是实现弹性补偿与动力传递的核心功能部件，通常由多片超薄不锈钢薄片叠加而成。通过有限元分析优化设计的冠状、弧形等轮廓，让膜片组既具备足够的弹性变形能力，又能保证优异的扭矩传递性能。在动力传递过程中，扭矩从主动端轴系传递至主动端法兰，经膜片组的弹性衔接传递到从动端法兰，最终驱动从动端轴系运转。而高精度紧固组件中的高强度螺栓采用铰制孔配合设计，能确保与法兰、膜片连接孔的精准贴合，避免传动过程中出现间隙或松动，同时为膜片的弹性变形预留了合理空间。

法兰膜片联轴器的核心优势源于法兰连接与膜片传动的协同赋能，具体体现在三个维度。其一，连接可靠性突出。法兰结构通过多组螺栓的对称紧固实现面接触连接，接触面积大、承载能力强，能有效抵御高速运转或负载波动带来的轴向力与径向力，避免连接部位出现滑移或变形。相较于传统的键连接、胀紧套连接等方式，法兰连接的拆装便捷性更强，能显著提升后期维护效率。其二，传动精准性优异。全金属结构设计确保无背隙，金属膜片的高刚性特性让扭矩传递过程中的误差极小，传动效率可达到99.5%以上，完全适配精密机床、伺服电机传动系统等对传动精度要求严苛的场景。其三，偏差补偿与振动吸收能力均衡。金属膜片组通过弹性变形可实现轴向、径向、角向三个方向的偏差补偿，其中径向补偿量可达0.2-0.8mm，角向补偿量0.5°-2.5°，能有效应对轴系安装偏差与运行中的热胀冷缩位移；同时，膜片的弹性变形可吸收部分振动冲击，降低对电机、轴承等关键部件的损伤，延长设备整体使用寿命。

凭借这些优异特性，法兰膜片联轴器的应用场景广泛覆盖多个工业领域。在通用机械领域，水泵、风机、压缩机等设备的传动系统中，它能实现电机与工作机的稳定连接，应对负载波动带来的冲击，保证设备连续平稳运行；在重型工业领域，冶金设备、矿山机械、水泥机械等重载工况下，采用高强度法兰与加厚膜片组设计的联轴器，能承受数千牛·米的大扭矩，同时有效补偿轴系的较大偏差；在新能源领域，风力发电机组的主轴传动与发电机连接系统中，它可适应户外恶劣环境，吸收风载荷波动带来的振动，保障发电效率稳定；在精密制造领域，数控机床、加工中心、工业机器人等高端装备中，高精度法兰与超薄膜片组的组合设计，能实现微米级的精准传动，直接提升加工精度与设备运行稳定性。

合理选型与规范安装维护，是确保法兰膜片联轴器充分发挥性能的关键。选型过程中，需优先根据传动系统的扭矩、额定转速、工作温度及轴系偏差量等核心参数，确定联轴器的规格型号。对于重载工况，应选择高强度合金钢法兰、多片厚膜片组的型号；对于高速精密工况，则优先选用铝合金轻量化法兰、超薄高精度膜片组的型号，以降低转动惯量。同时，需精准匹配法兰的连接尺寸与轴系参数，确保安装适配性。

安装阶段，需严格控制轴系的同轴度，避免因安装偏差过大增加膜片的额外负荷；安装前应清理法兰连接面的杂质与毛刺，确保连接面平整贴合，采用对角线均匀紧固的方式拧紧螺栓，保证各螺栓受力均匀；安装完成后，需检查联轴器的转动灵活性，确认无卡滞、异响等异常现象后方可试运行。维护方面，需定期检查法兰连接螺栓的紧固状态，避免松动导致连接失效；定期观察膜片组是否存在裂纹、变形等疲劳损坏，对于在高温、腐蚀工况下运行的联轴器，应缩短检查周期，及时清理表面的灰尘、油污与腐蚀介质；若发现膜片损坏或螺栓磨损，需及时更换同规格部件，更换时需保证安装精度，确保联轴器性能稳定。

随着工业装备向重载化、高速化、精准化方向发展，法兰膜片联轴器的材料性能与结构设计也在持续优化。未来，它将在更高精度、更严苛工况下释放更大应用潜力，为工业传动技术的升级提供有力支撑。深入理解法兰膜片联轴器的结构特性与核心优势，结合工况需求做好选型、安装与维护工作，既能充分发挥其传动优势，提升传动系统的稳定性与使用寿命，也能有效降低生产维护成本，为工业生产的高效运行筑牢基础。
