RLM标准单节小型金属膜片联轴器适用于各种工业流程泵以及工作转速不超过5000rpm的较小扭矩工作场合，不能补偿径向误差。

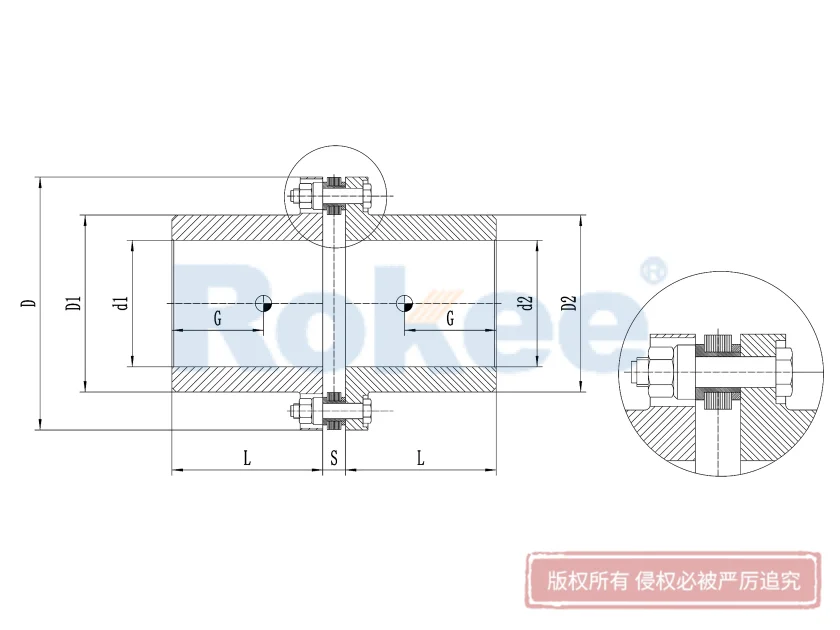

| 规格 | D | D1 | D2 | d1(max) | d2(max) | L | S | 许用转速(max) | 公称转矩 | 瞬时转矩(max) |
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | n max（r/min） | T(N.m) | Tmax(N.m) | |
| RLM80-4 | 80 | 42 | 64.5 | 28 | 28 | 30 | 7.2 | 9800 | 40.5 | 220 |
| RLM92-4 | 92 | 54 | 73 | 38 | 38 | 45 | 7.2 | 8500 | 67 | 280 |
| RLM102-4 | 102 | 61 | 80 | 42 | 42 | 50 | 8.4 | 7500 | 150 | 450 |
| RLM120-4 | 120 | 78 | 98 | 55 | 55 | 65 | 9.5 | 6300 | 205 | 1050 |
| RLM130-4 | 130 | 88 | 108 | 60 | 60 | 75 | 10.7 | 5600 | 410 | 1200 |
| RLM145-4 | 145 | 98 | 120 | 70 | 70 | 85 | 11.1 | 5200 | 950 | 2200 |
| RLM178-4 | 178 | 114 | 145 | 75 | 75 | 90 | 13.6 | 4300 | 1450 | 3850 |
| RLM195-4 | 195 | 126 | 160.5 | 90 | 90 | 105 | 15.2 | 3800 | 2100 | 7100 |
| 规格 | 质点G | 角向偏差 | 轴向偏差 | 中间接套H | 中间套质量 | 中间套转动惯量 | 质量 | 扭转刚度 | 转动惯量 | |
| (mm) | (±△º) | (±△mm) | min(mm) | kg | Jh（Kg.m²) | (Kg) | Ct10E6(N.m/rad) | J（Kg.m²) | ||
| RLM80-4 | 38.1 | 0 | 0.9 | - | - | - | 2.12 | 0.021 | 0.011 | |
| RLM92-4 | 49.7 | 1 | - | - | - | 2.45 | 0.024 | 0.002 | ||
| RLM102-4 | 66.4 | 1.25 | - | - | - | 3.95 | 0.034 | 0.0035 | ||
| RLM120-4 | 66.8 | 1.4 | - | - | - | 5.8 | 0.035 | 0.0085 | ||
| RLM130-4 | 80 | 1.7 | - | - | - | 7.5 | 0.055 | 0.012 | ||
| RLM145-4 | 84.2 | 1.95 | - | - | - | 12.5 | 0.086 | 0.019 | ||
| RLM178-4 | 84.6 | 2.5 | - | - | - | 19.9 | 0.209 | 0.032 | ||
| RLM195-4 | 106.1 | 3 | - | - | - | 21.59 | 0.29 | 0.078 | ||
RLM型膜片联轴器主要应用于工业流程泵和中低转速的旋转设备。
此种产品不能补偿径向偏差。
设计简洁，模块化制作，具有良好的经济性，交换快捷。
采用DIN标准紧固件。
孔径范围和轴套长度适用于大部分工业流程泵。
标准膜片联轴器,单节膜片联轴器,小型膜片联轴器,工业流程泵膜片联轴器
《RLM标准单节小型膜片联轴器》发布于2023年11月28日
