波马索道用万向联轴器

客运与货运索道多铺设在山地、峡谷等地形复杂的区域，整条传动线路跨度大、地势起伏明显，传动系统长期面临轴线偏移、角度偏差、动态振动以及重载连续运转等多重工况考验。索道传动系统中，驱动主机、减速装置与驱动轮之间的传动轴很难实现完全同轴安装，设备运行过程中，机身形变、地基沉降、风力扰动以及负载动态变化，都会进一步加剧两根传动轴之间的角度错位与径向偏移。普通刚性联轴器无法适配这类动态位移变化，长期运行后极易出现轴体磨损、传动卡顿、设备异响甚至传动失效等问题，直接影响索道运行的平稳性与安全性。万向联轴器凭借独特的空间铰接传动结构，能够有效补偿传动过程中的多角度位移偏差，成为索道传动系统中不可或缺的核心连接部件，保障整条索道传动链路持续稳定运转。

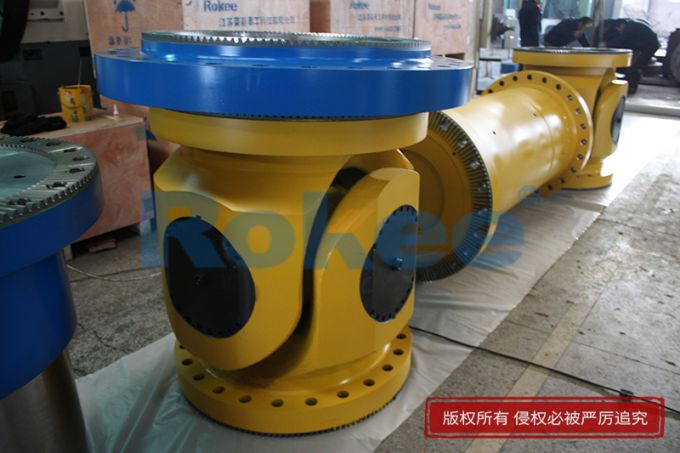

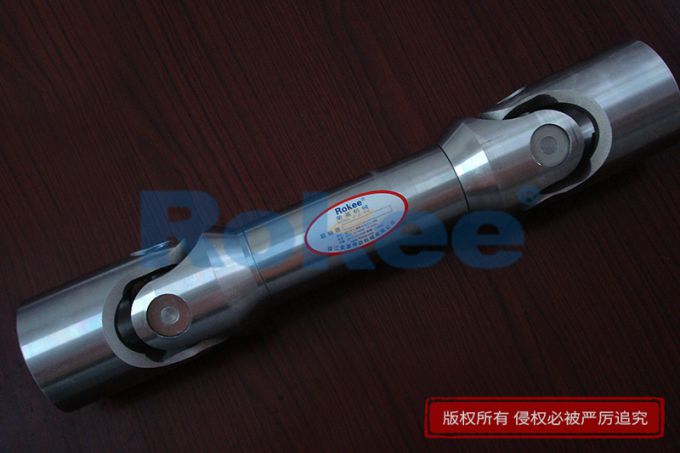

索道领域常用的万向联轴器以十字轴式结构为主，整体结构由万向节叉、十字轴、滚针轴承以及密封防护组件构成，整体构造简洁紧凑，能够适配索道机房内部狭小的设备安装空间。其核心传动逻辑依托空间四连杆运动原理实现，主动轴与从动轴分别连接两组对称分布的万向节叉，十字轴作为中间传动枢纽，四个轴颈分别通过滚针轴承与两组万向节叉铰接，形成可多方向自由摆动的活动关节。当两根传动轴存在夹角偏差时，主动轴持续旋转的动力可以通过十字轴的空间摆动，平稳传递至从动轴，即便两轴轴线无法保持重合，依旧可以保证动力不间断传输。需要注意的是，单节万向联轴器运行时存在瞬时转速波动的特性，会产生周期性传动冲击，因此索道实际装配过程中，普遍采用双万向节成对布置的方式，通过两组万向节相互抵消转速偏差，让输入轴与输出轴保持同步匀速转动，消除传动冲击带来的振动问题，契合索道平稳载人载物的运行要求。

相较于常规通用联轴器，万向联轴器针对索道特殊工况具备多重适配优势，匹配索道全天候、重载、动态偏移的运行需求。首先是出色的角向补偿能力，索道传动系统日常运行中，两轴夹角会随地形震动、设备形变持续小幅变化，万向联轴器可承受较大范围的轴线夹角偏移，远优于弹性联轴器与刚性联轴器，无需严苛的同轴度安装标准，既降低了索道设备安装调试的施工难度，也能应对后期地基沉降带来的轴系偏移。其次是承载能力适配性强，索道启停、爬坡运行阶段会产生瞬时冲击载荷，十字轴与轴承采用高强度合金材质加工，整体抗扭强度高，可持续承受重载交变载荷，避免传动部件断裂失效。同时该类联轴器传动损耗低，机械传动效率稳定，能够保留驱动电机输出动力，减少能量损耗，适配索道长时间不间断连续运行的工作模式。除此之外，配套的密封防护结构可以阻隔机房内粉尘、潮湿水汽以及山间雾气侵蚀，适配户外索道机房潮湿多尘的恶劣使用环境，延缓内部轴承与十字轴的锈蚀磨损速度。

在索道完整传动链路中，万向联轴器主要布置在驱动端核心传动位置，承担动力中转与位移补偿双重作用。索道驱动电机输出的动力经过减速器减速增扭后，通过万向联轴器连接至主驱动轮传动轴，设备运行时，驱动轮跟随索道钢丝绳循环运转，负载持续动态变化，驱动轮轴会产生小幅径向跳动与角度偏移，万向联轴器可以实时吸收这类动态位移，避免偏移应力直接作用于减速器输出轴与电机主轴，保护主机核心传动部件不受损伤。除了主驱动系统，部分迂回站、张紧站的辅助传动机构中，同样会搭载万向联轴器，适配张紧装置往复移动带来的轴系位置变化，保证辅助传动系统与主系统运行节奏保持一致，维持钢丝绳张力始终处于合理区间，防止钢丝绳脱槽、抖动等安全隐患出现。

索道属于特种设备，传动部件的运行状态直接关乎整车运行安全，因此万向联轴器的日常检修与定期维护是索道运维工作的关键环节。日常巡检过程中，运维人员需要重点检查联轴器运行时是否存在异常振动、周期性异响，判断内部轴承是否出现磨损卡顿问题；同时查看密封护套是否出现开裂、渗漏情况，防止润滑油脂流失以及外界杂质进入关节内部。定期保养工作中，需要按时补充专用润滑油脂，降低十字轴与滚针轴承之间的摩擦损耗，减缓部件疲劳老化。一旦发现万向节叉出现形变、轴承间隙过大或者油脂严重变质等问题，需要及时停机更换部件，杜绝带病运行。相较于复杂的传动部件，万向联轴器拆装流程简单，运维成本适中，能够有效缩短索道停机检修时长，提升索道整体运行效率。

随着索道行业向着大运量、长跨度、高平稳度方向持续升级，万向联轴器也在不断进行结构优化与工艺升级。当下行业内逐步优化十字轴受力结构，改善应力集中问题，进一步提升部件抗疲劳性能，适配长距离山地索道更大幅度的轴系偏移；同时优化整体密封结构，提升防水防尘等级，适配高海拔、高湿度等极端户外环境。另外结合索道智能化运维趋势，部分联轴器开始搭配状态监测辅助结构，可配合索道在线监测系统，实时采集振动、温度运行数据，提前预判部件老化故障，实现被动检修向主动预警运维模式的转变。

看似体积小巧的万向联轴器，是索道传动系统中隐藏的安全枢纽，它解决了复杂地形下传动轴不同心传动的行业难题，以灵活的位移补偿能力、稳定的重载传动性能，筑牢索道传动系统的运行基础。在索道安全运行全生命周期内，合理选型、规范安装以及精细化运维相结合，能够充分发挥万向联轴器的传动优势，减少传动系统故障概率，持续保障山地索道出行的平稳度与安全性，为户外特种输送机械传动系统设计提供可靠的部件解决方案。
