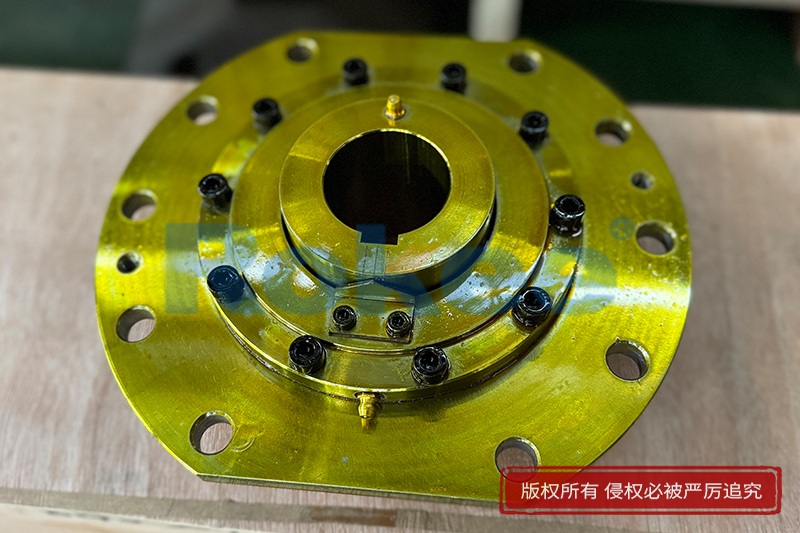

WJA卷筒联轴器

在工业机械的传动系统中，联轴器作为连接动力源与执行机构的核心部件，其性能直接影响整个设备的运行稳定性与效率。WJA卷筒联轴器作为挠性联轴器中的重要品类，凭借独特的结构设计与可靠的传动性能，在起重、矿山、港口等多个重型机械领域发挥着不可替代的作用。它不仅承担着转矩传递的核心功能，更能有效适应工况偏差，为设备的安全高效运行提供保障。

WJA卷筒联轴器的结构设计兼具紧凑性与实用性，其核心组成包括带鼓形齿的外齿轴套、带联接法兰的内齿圈外套、带外球面的承载环以及端盖、密封圈等辅助部件。此外，为保障使用安全性与维护便利性，该类型联轴器还专门设置了定位磨损指针、润滑油孔和通气孔等结构。这种一体化设计使得外齿轴套与外套构成的鼓形齿啮合副能够高效传递驱动功率，而承载环的外球面与外套内承载面形成的接触副则可发挥自动调位的球面轴承作用，有效承受径向载荷，解决了传动过程中因安装偏差或设备变形导致的对中难题。

在工作原理上，WJA卷筒联轴器通过内外齿的啮合传动实现转矩的平稳传递，同时利用鼓形齿的特殊结构与球面承载设计，具备良好的角向与径向补偿能力。其内部啮合副采用油浴润滑方式工作，通过端盖与密封圈的密封作用，可有效防止润滑脂泄漏，确保啮合面的润滑效果，减少齿面磨损，延长使用寿命。值得注意的是，WJA卷筒联轴器主要适用于传递转矩并承受径向载荷的工况，不适用于需要承受轴向载荷的传动场景，这一特性也决定了其在各类设备中的应用定位。在工作参数方面，该类型联轴器通常可适应-25℃至80℃的工作温度范围，传递公称转矩可达16～560kN·m，许用径向载荷为18～355kN，能够满足大多数重型机械的传动需求。

WJA卷筒联轴器的应用场景广泛覆盖重型机械领域，其中起重设备是其主要的应用场景之一，尤其适用于起重设备起升机构中减速器输出轴与钢丝绳卷筒的联接。在建筑工地的塔吊、港口的集装箱起重机、矿山的提升机等设备中，WJA卷筒联轴器能够精准匹配起升机构的传动需求，在重物升降过程中实现转矩的稳定传递，同时承受卷筒产生的径向载荷，保障重物升降的平稳性与安全性。此外，在矿山运输设备、选煤厂的选煤机、大型运输机等设备的传动系统中，WJA卷筒联轴器也能适应复杂的工况环境，凭借较强的过载能力与抗冲击性能，维持设备的连续稳定运行。随着工业自动化的发展，该类型联轴器在新能源风电安装船、光伏板吊装设备等新兴领域的应用也逐渐增多。

正确的安装与规范的维护是保障WJA卷筒联轴器长期稳定运行的关键。在安装过程中，首先需对联接配合表面进行清理，去除防锈油脂与毛刺，确保贴合紧密。由于该联轴器多采用过盈配合，通常需要对外部部件进行加热后套装，组装时需注意零件的安装顺序，先将外盖和密封圈套入指定位置，再完成外齿轴套与减速器输出轴的套装固定。在与卷筒对接时，需精准对准位置缓慢套入，确保定位磨损指针安装正确，并采用强度等级不低于8.8级的螺栓组进行紧固。安装完成后，还需在卷筒直径对应位置每隔90°测量端面间距，确保轴向定位准确。

在日常维护方面，定期检查与润滑保养尤为重要。建议每三个月对定位磨损指针与刻痕的相对位置进行检查，若位移量超过规定值，说明鼓形齿已磨损至极限，需及时更换部件；同时检查联接螺栓的紧固状况，防止松动导致传动失效。润滑方面，需每三个月检查齿面润滑状态并补充润滑脂，设备长时间停用后应更换全部润滑脂，确保啮合面处于良好润滑状态。对于承受正反双向载荷的工况，需特别关注磨损指针的位移允许值，其极限值为单向载荷工况的两倍，避免因判断失误导致安全隐患。

随着制造业向高端化、智能化转型，WJA卷筒联轴器的技术发展也呈现出精准化与环保化的趋势。在材料应用上，高性能合金材料的采用有效提升了联轴器的耐磨性能与承载能力，延长了使用寿命；在制造工艺上，精密加工技术的应用使得齿面精度更高，传动效率进一步提升。同时，智能化技术的融合成为新的发展方向，通过在联轴器上集成传感器，可实时监测磨损状态、温度变化等关键参数，实现预测性维护，降低设备停机风险。在环保要求日益提高的背景下，低摩擦损耗的润滑技术与可回收材料的应用，也让WJA卷筒联轴器更加符合绿色制造的发展理念。

作为工业传动系统中的关键部件，WJA卷筒联轴器以其可靠的传动性能、良好的调位能力与广泛的工况适应性，成为重型机械领域不可或缺的核心配件。正确认识其结构特性与工作原理，严格遵循安装规范并做好日常维护，能够充分发挥其性能优势，保障设备的安全高效运行。未来，随着技术的不断革新，WJA卷筒联轴器将在精度、寿命与智能化水平上实现进一步提升，为高端制造业的发展提供更有力的支撑。
