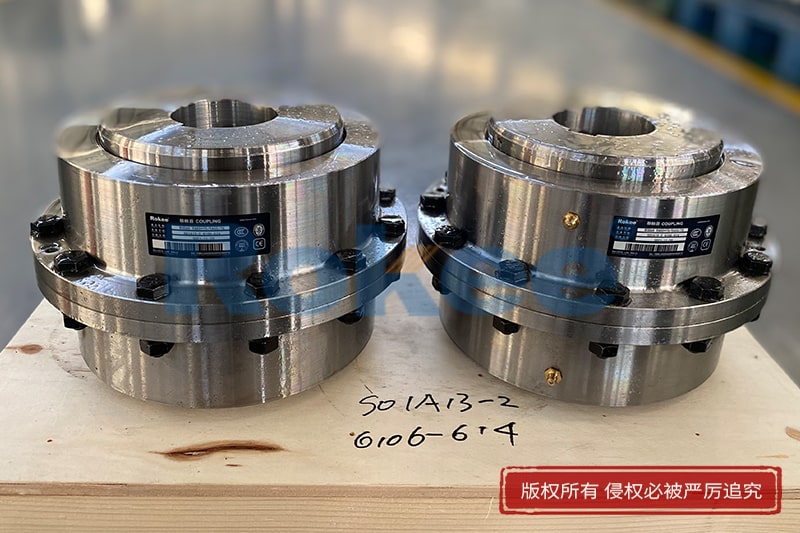

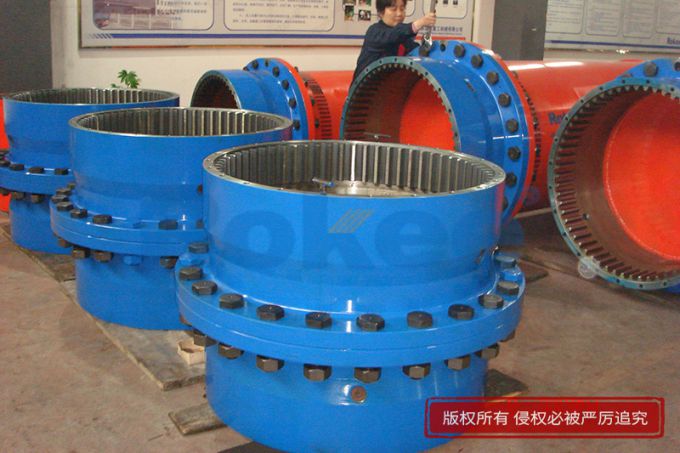

鼓型齿联轴器

鼓型齿联轴器属于刚挠性联轴器的一种，其特点在于齿形的设计。鼓形齿是在工作圆切面内为曲线齿廓的齿形，这种设计旨在改善由于轴变形引起的齿轮偏载。与直齿式联轴器相比，鼓型齿联轴器具有显著的优势，包括结构紧凑、回转半径小、承载能力大、传动效率高、噪声低以及维修周期长等。

鼓型齿联轴器有多种类型和规格，以满足不同应用场景的需求。常见的类型包括GICL、GIICL系列，以及ZX_GⅡCL、GⅠCL、GⅠCLZ型、GⅡCL、GⅡCLZ型、GCLD型、WGP型、WGC型、WGZ型、WGT型、TGL型、WGJ型、NGCL型、NGCLZ型、WG型等。这些不同类型的鼓型齿联轴器在结构、性能和应用场景上各有特色。同时，它们还具有多种规格，以适应不同尺寸和扭矩的传动需求。

鼓型齿联轴器的工作原理主要基于其独特的齿形设计。在工作过程中，鼓形齿能够允许较大的角位移，从而改善齿的接触条件，提高传递转矩的能力，并延长使用寿命。此外，鼓形齿面还使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压、应力集中的弊端。这些特性使得鼓型齿联轴器在传递转矩时更加平稳、可靠，且噪声较低。

鼓型齿联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业。同时，它也适用于石油、化工、通用机械等各类机械的轴系传动。在这些应用场景中，鼓型齿联轴器能够发挥其承载能力强、角位移补偿量大、传动效率高以及噪声低等优势。此外，由于其结构紧凑、回转半径小等特点，鼓型齿联轴器还便于安装和维护。
