万向传动轴

万向传动轴主要由万向节和传动轴组成，有时还加装中间支承。传动轴中设有由滑动差和花键轴组成的滑动花键连接，以实现传动轴长度的变化。

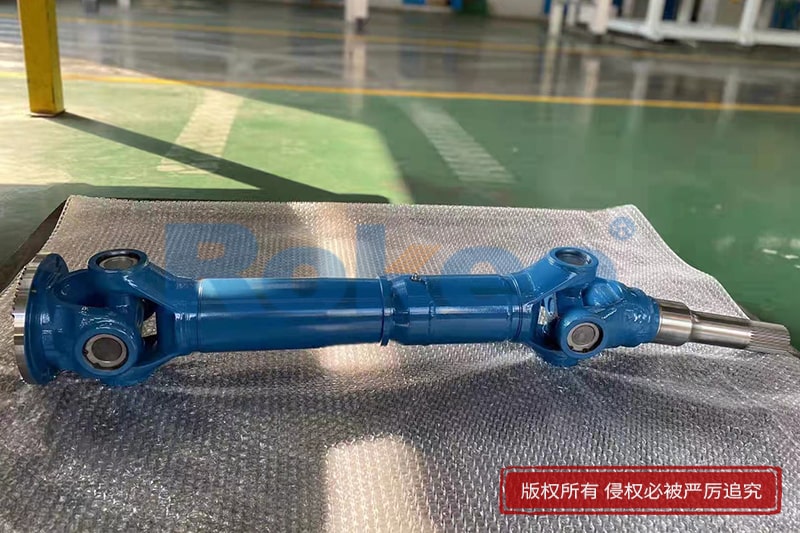

一般常见的传动轴部件由传动轴轴杆及其两端焊接的花键轴和万向节叉组成。万向节允许被连接部件之间的夹角在一定范围内发生改变。它按在扭转方向上是否有明显的弹性，分为刚性万向节和挠性万向节。传动轴过长时自震频率降低，易发生共振，故常将其分成两段并加中间支撑。中间支承通常安装在中轴承座内滑动，由于蜂窝形橡胶垫的弹性作用，能适应安装误差和行驶中出现的位移，此外还可吸收震动并减少噪声传导。

在各类机械的动力传递系统中，存在着无数“默默无闻”却至关重要的部件，万向传动轴便是其中之一。它如同机械的“柔性关节”，能在不同轴线、存在角度偏差或相对运动的构件之间，平稳高效地传递扭矩与旋转运动，为机械的灵活运转提供核心支撑。从汽车行驶到工程机械作业，从船舶航行到航空航天设备运行，万向传动轴的身影无处不在，成为连接动力与执行部件的关键纽带。

万向传动轴的核心优势源于其精巧的结构设计，主要由万向节、伸缩套和轴管三大部分构成。万向节作为整个装置的“灵魂”，负责实现变角度动力传递，其结构类似人体关节，允许连接部件在一定范围内改变夹角。常见的万向节分为不等速、准等速和等速三类，十字轴式万向节是典型的不等速类型，结构简单、可靠性高，适用于转速不高、角度偏移较小的场景；双联式、三销轴式万向节属于准等速类型，可适应更大的交角，常用于越野汽车等复杂工况；而球笼式、球叉式等速万向节则能保证输出轴与输入轴瞬时角速度相等，有效减少振动与噪声，广泛应用于乘用车驱动系统。

伸缩套则承担着调节距离的功能，能自动适配传动过程中两轴之间的距离变化。传统伸缩套采用花键套与凸缘叉焊接结构，随着技术升级，新型伸缩套将花键套与轴管一体化，并采用大压力角渐开线短齿花键，不仅提升了承载强度，还增强了耐磨性与自润滑性。轴管作为动力传递的主体，通常由高强度钢管制成，部分高端产品会采用特种合金钢材质，经精密锻造、热处理等工艺加工，确保在高转速、大扭矩工况下的稳定性。三者协同工作，使万向传动轴既能应对角度变化，又能适配距离波动，实现多方位的柔性动力传递。

汽车领域是万向传动轴应用广泛的场景之一，其适配不同车型的传动需求，展现出极强的适应性。在前置发动机后轮驱动的汽车中，发动机、变速器与驱动桥的安装位置存在差异，且车辆行驶时路面不平会导致驱动桥跳动，使两轴夹角与距离不断变化，万向传动轴便安装在变速器与驱动桥之间，精准解决动力传递的角度与距离适配问题。越野汽车的变速器与分动器之间，由于车架变形、制造装配误差等因素，轴线同轴度难以保证，万向传动轴的存在则能有效消除这一影响，确保动力稳定传输。对于前置发动机前轮驱动的汽车，虽省略了长传动轴，但万向节仍会安装在半轴与车轮之间，兼顾驱动与转向功能。

除汽车外，万向传动轴在工程机械领域同样不可或缺。起重机、挖掘机等设备的作业场景复杂，各工作装置需在不同角度下运转，万向传动轴能让动力在倾斜、摆动的部件之间顺畅传递，保证作业的灵活性与高效性。在农业领域，拖拉机、收割机等设备的动力系统中，万向传动轴负责连接发动机与各类作业部件，适应田间崎岖地形带来的角度与位置变化，确保耕种、收割等作业的稳定开展。

在更精密的工业机械、船舶与航空航天领域，万向传动轴的技术要求更为严苛。工业机械中的冶金设备、矿山机械，需在高温、高负荷环境下长期运行，对万向传动轴的耐高温、抗磨损性能提出了极高要求；船舶的船舵与螺旋桨之间，通过万向传动轴实现动力传递，保障船舶转向与航行的精准操控；航空航天设备的起落架、发动机支架等部件，在复杂飞行姿态变化中，依赖高精度万向传动轴稳定传递动力，其性能直接关系到飞行安全。

随着制造业向高端化、智能化、绿色化转型，万向传动轴的技术发展也呈现出新趋势。轻量化成为重要方向，通过采用高强度铝合金、碳纤维复合材料等新型材质，在保证强度的前提下降低部件重量，减少能耗；高精度加工技术的应用，使万向传动轴的动平衡等级显著提升，有效降低振动与噪声，延长使用寿命；数字化设计与仿真技术的普及，让产品研发更高效，可针对不同工况进行定制化设计。同时，在“双碳”目标引导下，具备低摩擦、长寿命特性的万向传动轴成为研发要点，为装备的节能化升级提供支撑。

从早期的技术引进仿制到如今的自主创新，万向传动轴的发展历程见证了制造业的进步。它虽结构不复杂，却蕴含着精准的力学设计与制造智慧，是机械传动系统中不可或缺的核心部件。无论是日常出行的汽车，还是推动产业发展的工程机械，亦或是探索未知的航空航天设备，万向传动轴都在默默发挥着“柔性关节”的作用，将动力精准传递到每一个需要的地方，为各类机械的高效、稳定运行保驾护航。在制造业高质量发展的浪潮中，这一“小部件”必将迎来更广阔的发展空间，持续为产业升级注入动力。

《万向传动轴》更新于2026年1月5日
