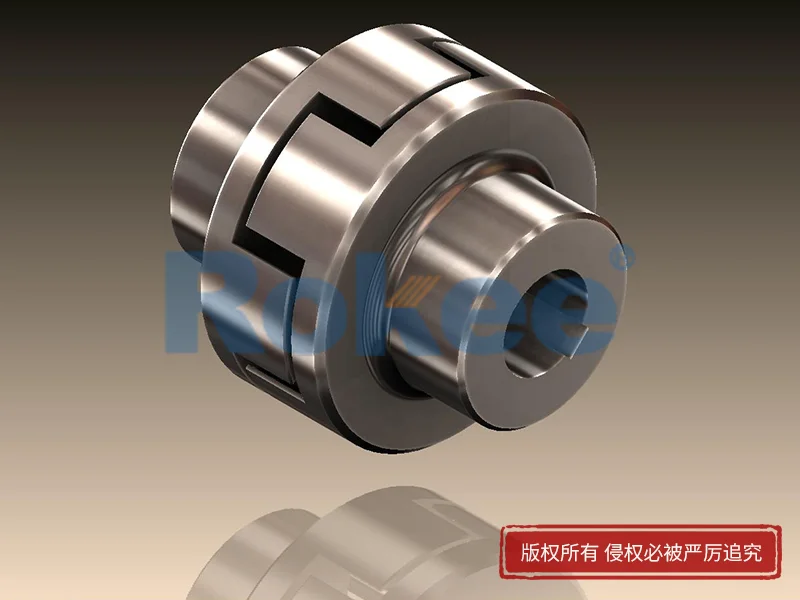

LM(ML)型梅花联轴器

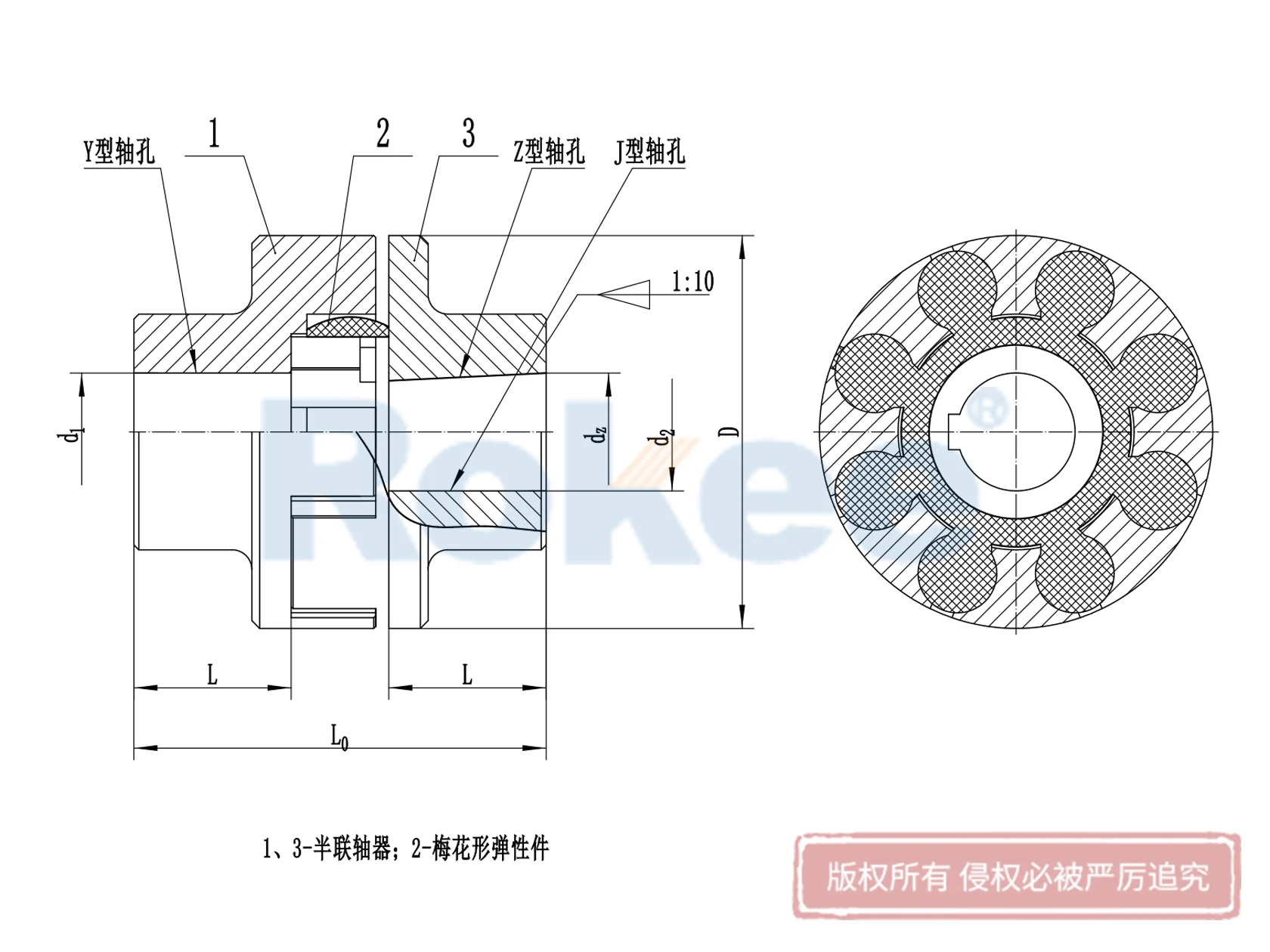

LM梅花联轴器主要由两个带凸齿的半联轴器和置于其间的梅花形弹性元件组成。这些凸齿密切啮合并承受径向挤压以传递扭矩。当两轴线有相对偏移时，弹性元件会发生相应的弹性变形，起到自动补偿作用。

型号	公称扭矩	许用转速	轴孔直径	轴孔长度 L	L0	D	弹性件	转动惯量	重量
型号	Tn N.m	[n]r/min	d₁、d₂、d_z	Y,J,Z	max	D	型号	kg.m²	(kg)
LM1	28-50	15300	10-24	27-52	80-120	50	MT1	0.0002	0.85
LM2	50-100	12000	12+-30	27-52	80-120	60	MT2	0.0004	1.1
LM3	112-200	11000	12-38	38-82	127-187	70	MT3	0.0011	2.5
LM4	160-288	9000	16-38	38-82	128-188	85	MT4	0.0022	3.42
LM5	355-640	7300	18-42	44-112	151-251	105	MT5	0.0051	5.15
LM6	450-810	6100	20-55	60-112	197-257	125	MT6	0.014	10.1
LM7	710-1280	5300	25-65	60-112	203-263	145	MT7	0.025	13.1
LM8	1250-2250	4500	30-85	60-132	265-325	170	MT8	0.025	21.2
LM9	2000-3600	3800	35-95	84-142	272-332	200	MT9	0.119	33
LM10	3150-5670	3300	40-95	107-172	334-394	230	MT10	0.217	45.5
LM11	5000-9000	3000	45-125	107-212	334-484	260	MT11	0.458	75.2
LM12	7100-12780	2500	60-140	132-212	411-491	300	MT12	0.804	99.2
LM13	12500-22500	2150	60-150	132-252	417-577	360	MT13	1.73	148.1
LM14	14000-25200	1900	80-160	167-252	497-577	400	MT14	2.84	197.5
