膜片联轴器轴向位移

在工业旋转机械传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着扭矩传递、缓冲振动、补偿轴系偏移的关键作用，膜片联轴器凭借金属膜片自身弹性形变实现位移补偿，无需润滑、耐疲劳、适配高速工况的特性，被广泛应用于泵体、风机、压缩机、精密机床等各类传动设备。轴系运行过程中，轴向位移是常见的偏移形式之一，区别于径向错位与角度偏差，轴向位移是两根连接轴沿轴心线方向产生的相对伸缩偏移，该位移贯穿设备安装、空载调试、满载运行全周期，合理范围内的轴向位移可被膜片自身形变平稳吸收，超出允许区间的位移则会持续加剧传动系统内部应力，逐步引发部件损伤、振动超标乃至整机停机故障，因此全面厘清膜片联轴器轴向位移的产生原因、形变补偿逻辑、运行危害以及全过程管控方式，对保障传动系统长期稳定运行有着至关重要的现实意义。

膜片联轴器轴向位移的产生并非单一因素导致，而是安装工艺、工况变化、设备结构形变多重因素共同作用的结果。设备安装阶段的对中误差是轴向位移的初始来源，装配过程中工作人员难以实现两根传动轴端面完全贴合对齐，端面预留间隙把控不当、机架定位存在微小偏差，都会形成初始轴向偏移，这类静态位移在设备静止状态下便客观存在，也是后续动态位移叠加的基础。设备连续运行过程中产生的热胀冷缩是轴向位移主要的动态诱因，机械部件持续运转产生摩擦热量，传动轴、轴承座、设备机架都会随温度升高出现轴向伸长，停机降温后又会发生收缩复位，往复的温度变化让轴系轴向位置持续动态改变，形成周期性交变轴向位移。除此之外，设备长期运行后的基础沉降、轴承内部间隙磨损、负载突变带来的轴系窜动，都会进一步放大轴向偏移量，让原本可控的位移逐步超出联轴器自身的补偿能力。

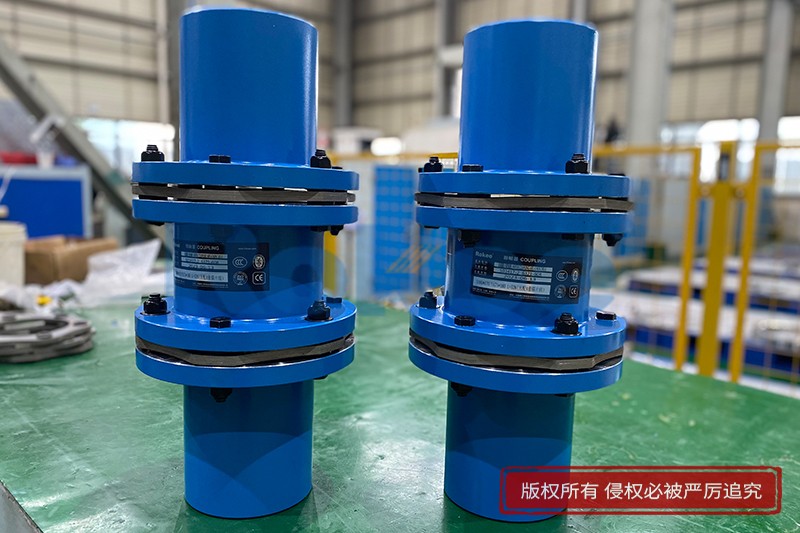

膜片联轴器依靠多层金属薄膜片组合结构实现轴向位移补偿，其核心补偿原理依托金属材料本身的弹性拉伸与压缩形变，和橡胶类弹性联轴器依靠软体材料形变的补偿方式有着本质区别。正常工况下，当传动轴出现轴向相互远离的位移时，膜片组会沿轴心方向被均匀拉伸，内部产生均匀的拉应力抵消轴系窜动；当传动轴出现轴向相互靠近的位移时，膜片组承受轴向压力发生平缓压缩形变，吸收轴系挤压带来的冲击应力。相较于径向和角向位移，膜片联轴器对轴向位移的补偿能力存在明显局限性，金属膜片平面结构更适配小幅弯曲与错位形变，轴向方向上刚性相对更高，可承受的安全伸缩范围更小，这也是轴向位移相比其他两类偏移，更容易引发联轴器失效的核心原因。单膜片结构联轴器轴向补偿能力偏弱，仅能适配极小幅度的轴向窜动，双膜片搭配中间套筒的结构形式，可借助中间体的缓冲作用小幅提升轴向补偿空间，但依旧无法适配大行程的轴向伸缩工况。

小幅轴向位移不会影响扭矩传递效率，也不会损伤传动部件，可被联轴器平稳消化，一旦轴向位移超出设计允许范围，会从联轴器本体、轴系轴承、整机振动三个维度引发连锁故障。首先受损的是核心弹性元件膜片，过量拉伸会让膜片长期处于极限应力状态，金属材料逐步产生疲劳裂纹，裂纹持续扩展后会直接出现膜片断裂，彻底中断扭矩传递；过量压缩则会让膜片出现褶皱、局部挤压变形，破坏膜片受力均匀性，后续运行中会出现局部应力集中，加速部件老化失效。其次，超限轴向位移会向两端传动轴传导额外轴向作用力，持续冲击轴承端面，加剧轴承滚动体与端面的磨损，缩短轴承使用寿命，同时改变轴系原本的受力平衡状态，引发轴心微小偏移，衍生出径向振动与角度不对中等二次故障。最后，失衡的轴向作用力会让整个传动系统运行平稳性下降，整机振动烈度持续上升，噪音同步增大，干扰设备加工精度与运行参数，在精密传动工况中，这类振动带来的精度偏差会直接影响产品加工质量。

针对膜片联轴器轴向位移的全周期管控，需要从前期选型、安装对中、运行监测、日常维护四个环节分步落实，从源头降低位移超标风险。前期选型阶段，需要结合设备工作温度区间、轴系热伸长量、额定负载大小核算轴向位移需求，高温工况、长传动轴结构的设备，优先选择轴向补偿余量更大的双膜片结构联轴器，避免选型余量不足导致运行初期便出现位移超标问题。安装对中环节，摒弃粗放式目视对中方式，采用百分表精准检测联轴器端面间隙与轴向跳动量，严格按照工艺标准控制静态轴向间隙，抵消设备升温后的基础热伸长量，从源头减少初始轴向偏差。设备运行期间，定期开展振动检测与轴系对中复测，重点监测开机升温、满载运行、停机降温三个关键阶段的轴向位移变化，捕捉温度交变带来的位移波动，及时调整机架位置修正偏移。日常维护过程中，无需对膜片添加润滑介质，重点检查膜片表面是否存在拉伸痕迹、褶皱变形以及细微裂纹，同时排查轴承间隙、机架地脚螺栓紧固状态，避免基础部件松动间接加剧轴系轴向窜动。

在实际工业传动设计中，不能单纯依靠膜片联轴器自身的形变能力抵消全部轴向位移，合理的系统结构优化同样不可或缺。针对轴向热伸长量偏大的长轴传动系统，可以在轴系中增设轴向滑动结构，分担大部分热胀冷缩带来的轴向伸缩量，让膜片联轴器仅负责吸收安装误差与微小动态窜动，始终让膜片处于安全弹性形变区间内，大幅延长联轴器整体使用寿命。同时需要明确，膜片联轴器的设计核心优势在于高速工况下的角度偏差与径向偏差补偿，轴向补偿仅为辅助功能，切勿盲目依赖其轴向补偿性能，避免因结构认知偏差引发设备故障。

总而言之，轴向位移是膜片联轴器运行过程中不可规避的客观工况，无需完全消除位移，核心管控目标是将位移始终控制在膜片弹性形变安全范围内。深刻理解轴向位移的产生机理与形变补偿规律，精准把控安装、运行、维护全流程的工艺标准，结合传动系统工况做好结构适配与余量预留，既能充分发挥膜片联轴器免维护、高稳定性、高精度传动的优势，又能规避轴向位移超限带来的各类传动故障，保障整套旋转机械传动系统长期平稳、高效、安全运行，适配各类严苛工业传动场景的使用需求。
